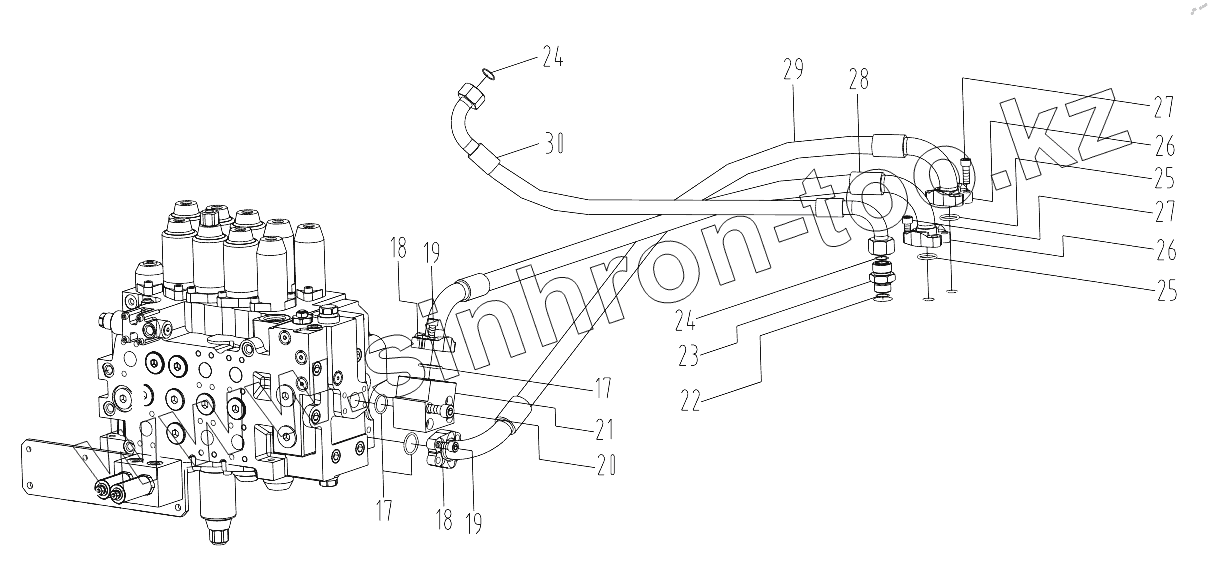

Каталог запасных частей к технике: LiuGong CLG-922LC. OIL OUTPUT PIPING

Тип техники

Марка

Модель

Схема

17

17

18

18

19

19

20

21

22

23

24

24

25

25

26

26

27

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	12B0434		Кольцо круглого сечения
2	31C0071		Штуцер
3	12B0428		Кольцо круглого сечения
4	06B0008		Шайба
5	00B0017		BOLT
6	12C0816		VALVE
8	05C0241		PIPE
9	00A0727		Штуцер
12	12B0430		Кольцо круглого сечения
13	05C0239		Рукав
14	32C0066		Штуцер
15	05C0254		Рукав
16	05C0295		PIPE
17	12B0445		Кольцо круглого сечения
18	04A0250		Хомут
19	04B0414		SCREW
20	04B0423		SCREW
21	03A0131		JOINT BLOCK
22	12B0431		Кольцо круглого сечения
23	00A0726		Штуцер
24	12B0438		Кольцо круглого сечения
25	12B0444		Кольцо круглого сечения
26	04A0252		Хомут
27	04B0426		SCREW
28	06C0631		Шланг
29	06C0632		PIPE
30	06C1780		PIPE
