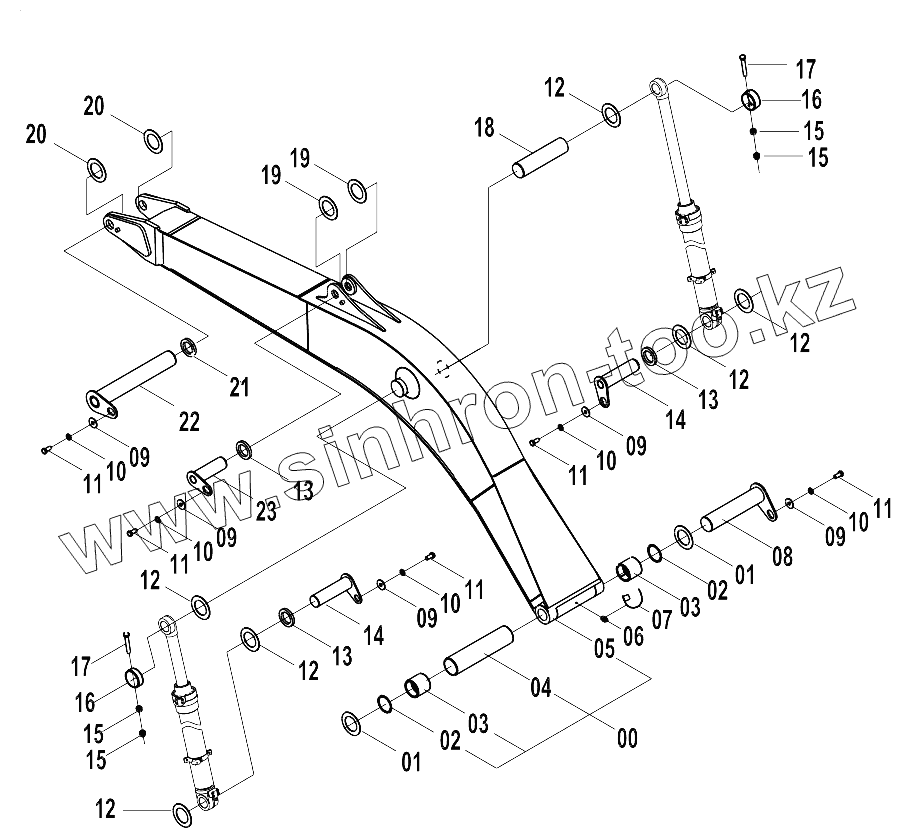

Каталог запасных частей к технике: LiuGong CLG-922LC. BOOM
1
1
2
2
3
3
4
5
6
7
8
9
9
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
12
13
13
13
14
14
15
15
15
15
16
16
17
17
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 43C0354 | 43C0354 | BOOM | |
| 1 | 28C0023 | Шайба регулировочная | |
| 2 | 13B0260 | Кольцо пылезащитное | |
| 3 | 55A0641 | Гильза | |
| 4 | 38A0623 | STEER TUBE | |
| 5 | 21D0288 | BOOM | |
| 6 | 10B0014 | Ниппель | |
| 7 | 86A0258 | Защита | |
| 8 | 11D0190 | Палец | |
| 9 | 12A0487 | Пластина | |
| 10 | 06B0016 | WASHER | |
| 11 | 00B0231 | Болт | |
| 12 | 28C0024 | Шайба регулировочная | |
| 13 | 15A0695 | Пластина | |
| 14 | 11D0186 | Палец | |
| 15 | 03B0656 | NUT | |
| 16 | 55A0268 | Гильза | |
| 17 | 01B0496 | BOLT | |
| 18 | 60A0025 | Палец | |
| 19 | 28C0042 | Шайба регулировочная | |
| 20 | 28C0023 | Шайба регулировочная | |
| 21 | 15A0698 | Пластина | |
| 22 | 11A0407 | PIN | |
| 23 | 11A0187 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
