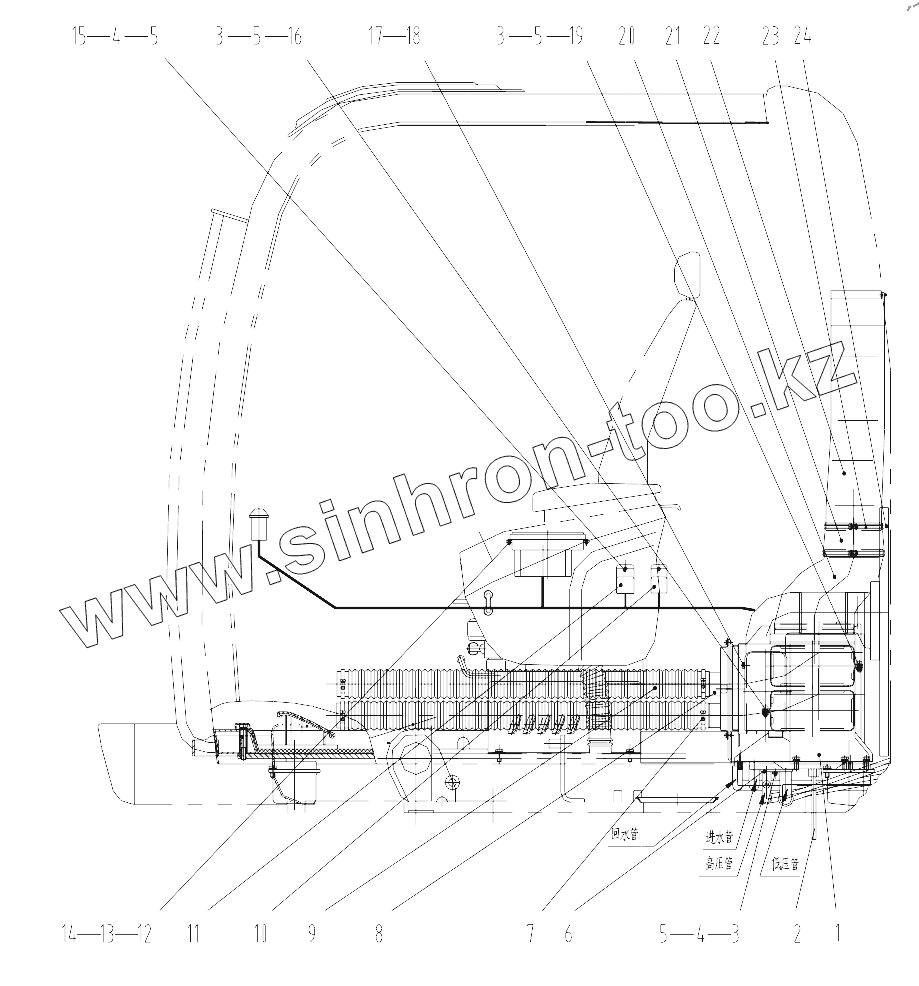

Каталог запасных частей к технике: LiuGong CLG-922LC. AIR CONDITIONER SYSTEM (1)
1
2
3
3
3
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46C0753 | Испаритель | |
| 2 | 84A0381 | Шланг сливной | |
| 3 | 00B0023 | BOLT | |
| 4 | 06B0024 | WASHER | |
| 5 | 06B0003 | Шайба | |
| 6 | 11A0988 | Панель испарителя | |
| 7 | 09C0028 | Хомут | |
| 8 | 46C0850 | LOUVER | |
| 9 | 46C0855 | Хомут | |
| 10 | 31B0070 | Реле компрессора | |
| 11 | 31B0071 | Реле главное | |
| 12 | 04B0099 | Винт | |
| 13 | 06B0097 | Шайба | |
| 14 | 06B0022 | Шайба | |
| 15 | 04B0170 | Винт | |
| 16 | 00D0084 | Шайба | |
| 17 | 06B0005 | WASHER | |
| 18 | 00B0085 | Болт | |
| 19 | 00D0085 | Хомут | |
| 20 | 85A0382 | Трубка | |
| 21 | 84A0418 | Трубка | |
| 22 | 84A0381 | Шланг сливной | |
| 23 | 15B0113 | HOOP | |
| 24 | 88A0312 | Фильтр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
