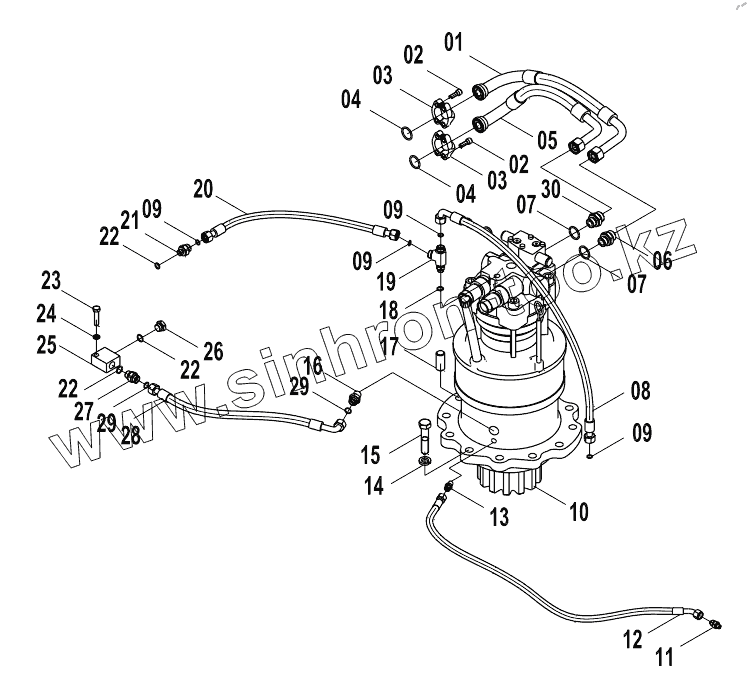

Каталог запасных частей к технике: LiuGong CLG-922LC. 15E0494(J) SWING PIPINGS

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

6

7

7

8

9

9

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

22

23

24

25

26

27

28

29

29

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06C4880		HOSE AS
2	04B0413		SCREW
3	04A0250		Хомут
4	12B0445		Кольцо круглого сечения
5	06C4881		HOSE AS
5	06C6119		HOSE AS
6	00A3489		CONNECTOR
7	12B0431		Кольцо круглого сечения
8	06C5163		HOSE AS
9	12B1409		O-RING
10	11C0587		Swing motor&reduc tion gear
11	00A0204		Штуцер
12	05C2741		HOSE AS
13	00A0882		Штуцер
14	06B0021		Шайба
15	01B0502		BOLT
16	00A3841		CONNECTOR
17	66A0005		Палец
18	12B0429		Кольцо круглого сечения
19	32C0409		TEE CONNECTOR
20	06C5149		HOSE AS
21	00A3497		CONNECTOR
22	12B0430		Кольцо круглого сечения
23	00B0128		Болт
24	06B0008		Шайба
25	03A0256		Block
26	05A0079		PLUG
27	00A3846		CONNECTOR
28	06C5207		Hose as
29	12B1411		O-RING
30	00A3489		CONNECTOR
30	00A4501		CONNECTOR

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
