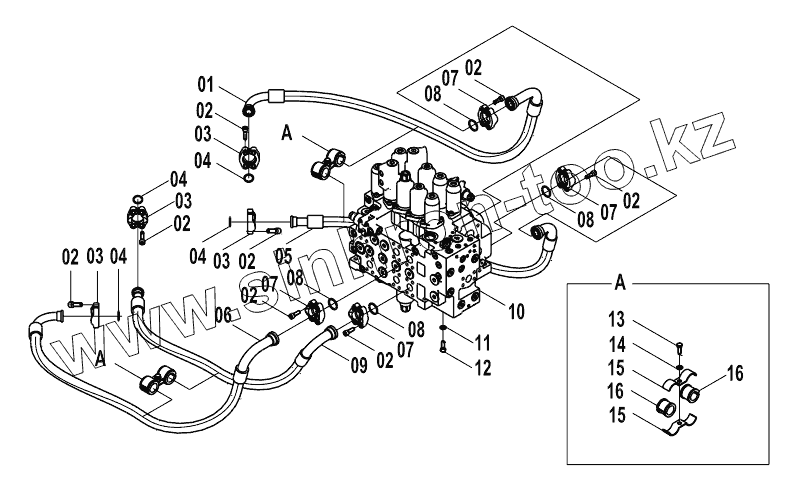

Каталог запасных частей к технике: LiuGong CLG-922LC. 15E0494(E) MAIN HYDRAULIC PIPING (3)

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

2

2

3

3

3

3

4

4

4

4

5

6

7

7

7

7

8

8

8

8

9

10

10

11

12

13

14

15

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06C5164		HOSE AS
2	04B0413		SCREW
3	04A0249		Split flange
4	12B0444		Кольцо круглого сечения
5	06C3676		HOSE AS
6	06C3673		HOSE AS
7	04A0250		Хомут
8	12B0445		Кольцо круглого сечения
9	06C3675		HOSE AS
10	12C2158		MAIN CONTROL VALVE
10	12C2466		MAIN CONTROL VALVE
11	06B0008		Шайба
12	00B0017		BOLT
13	00B0019		Болт
14	06B0001		WASHER
15	20A6571		Clamp
16	83A0674		BOOT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
