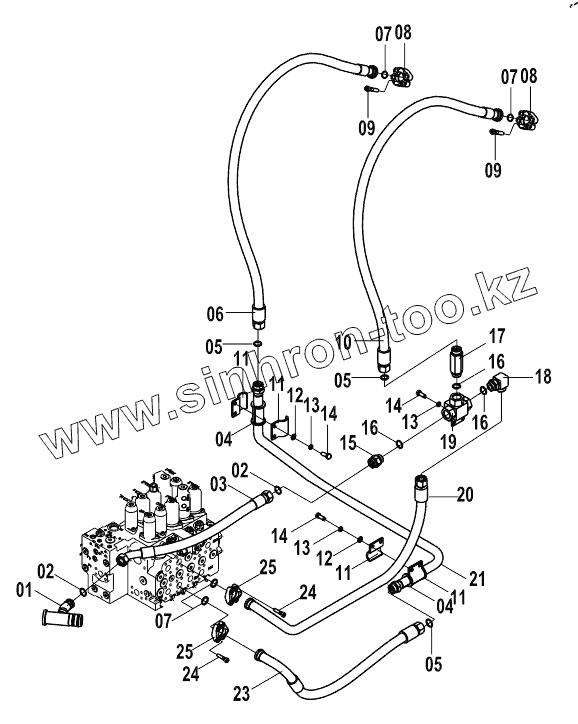

Каталог запасных частей к технике: LiuGong CLG-922LC. 15E0491 006 ATTACHMENT PLATFORM LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
5
6
7
7
7
8
8
9
9
10
11
11
11
11
11
11
11
11
11
11
12
12
12
12
13
13
13
13
13
13
13
13
14
14
14
14
14
14
15
16
16
16
17
18
19
20
20
21
23
24
24
25
25
Позиция на иллюстрации Заводской номер детали Название детали
1 10D3846 Return pipe
2 12B1416 O-RING
3 07C1959 HOSE AS
3 07C2210 HOSE AS
4 83A0702 BOOT
5 12B1414 O-RING
6 07C1956 HOSE AS
7 12B0445 Кольцо круглого сечения
8 04A0268 SPLIT FLANGE
9 04B0429 SCREW
10 07C1960 HOSE AS
11 22A3407 CLAMP
11 22A3760 CLAMP
12 06B0007 WASHER
12 06B0001 WASHER
13 06B0008 Шайба
13 06B0002 Шайба
14 00B0427 BOLT
14 00B0064 Болт
15 00A4383 CONNECTOR
16 12B0432 Кольцо круглого сечения
17 00A3503 CONNECTOR
18 31C0694 CONNECTOR
19 12C0911 BALL VALVE
20 07C2127 HOSE AS
20 07C2209 HOSE AS
21 10D4493 TUBE AS
23 07C2027 HOSE AS
24 04B0413 SCREW
25 04A0250 Хомут
