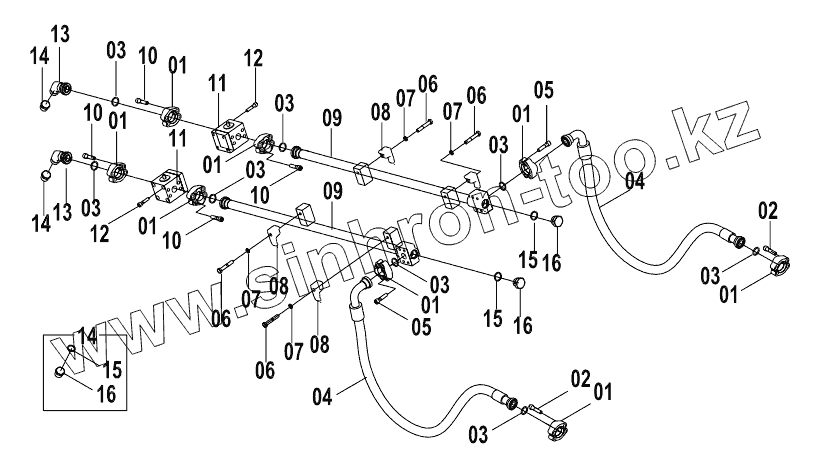

Каталог запасных частей к технике: LiuGong CLG-922LC. 11E0487(C) ATTACHMENT WORK LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
2
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
9
9
10
10
10
10
11
11
12
12
13
13
14
14
14
15
15
15
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 04A0268 SPLIT FLANGE
2 04B0671 SCREW
3 12B0445 Кольцо круглого сечения
4 07C1692 HOSE AS
5 04B0429 SCREW
6 01B0481 BOLT
7 06B0008 Шайба
8 72A0248 Хомут
9 02C0791 TUBE AS
10 04B0703 SCREW
11 12C2117 STOP VALVE
12 04B0701 Screw
13 01A2051 ELBOW
14 44C0083 Пробка
15 12B0432 Кольцо круглого сечения
16 53A0937 PACKING GLAND
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
