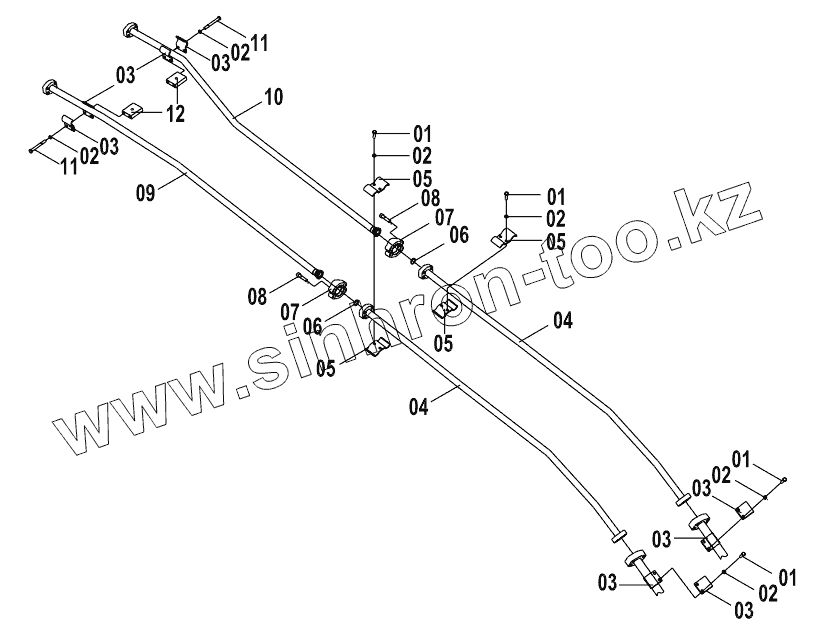

Каталог запасных частей к технике: LiuGong CLG-922LC. 11E0487(B) ATTACHMENT WORK LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
10
11
11
12
12
Позиция на иллюстрации Заводской номер детали Название детали
1 00B0427 BOLT
2 06B0008 Шайба
3 22A0585 Хомут
4 02C0655 TUBE AS
5 22A2757 Clamp
6 12B0445 Кольцо круглого сечения
7 04A0268 SPLIT FLANGE
8 04B0671 SCREW
9 02C0657 TUBE AS
10 02C0656 TUBE AS
11 01B0480 BOLT
12 16A1264 Прокладка
12 16A5722 BLOCK
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
