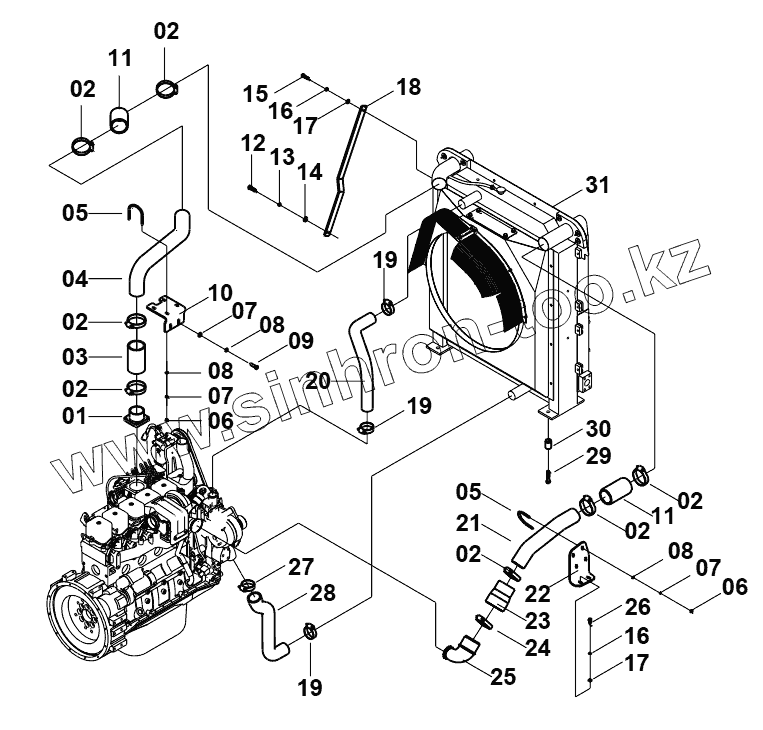

Каталог запасных частей к технике: LiuGong CLG-922LC. 00E0537(K) COOLER SYSTEM PIPE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
3
4
5
5
6
6
7
7
7
8
8
8
9
10
11
11
12
13
14
15
16
16
17
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 72A0759 HOSE
2 09C0772 T-clamp
3 30A0461 HOSE
4 38A1473 PIPE
5 26A0515 Retaining ring
6 03B0021 NUT
7 06B0006 Шайба
8 06B0005 WASHER
9 00B0085 Болт
10 22A2385 BRACKET
11 30A0460 HOSE
12 00B0035 Болт
13 06B0008 Шайба
14 06B0007 WASHER
15 00B0002 Болт
16 06B0002 Шайба
17 06B0001 WASHER
18 23A7384 DRAWBAR
19 09C0029 Хомут
20 32A0684 WATER HOSE
21 38A1269 PIPE
22 22A2379 BRACKET
23 32A0461 HOSE
24 09C0774 T-CLAMP
25 40C1043 JOINT
26 00B0005 BOLT
27 09C0028 Хомут
28 30A0744 WATER HOSE
29 00B0033 Болт
30 34A0317 Проставка
31 20C0576 RADIATOR GP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
