Каталог запасных частей к технике: LiuGong CLG-920E. 47C1338 001 DOOR GP

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

8

9

10

11

12

13

14

15

16

16

17

17

18

18

19

20

21

21

22

24

25

26

27

28

29

30

31

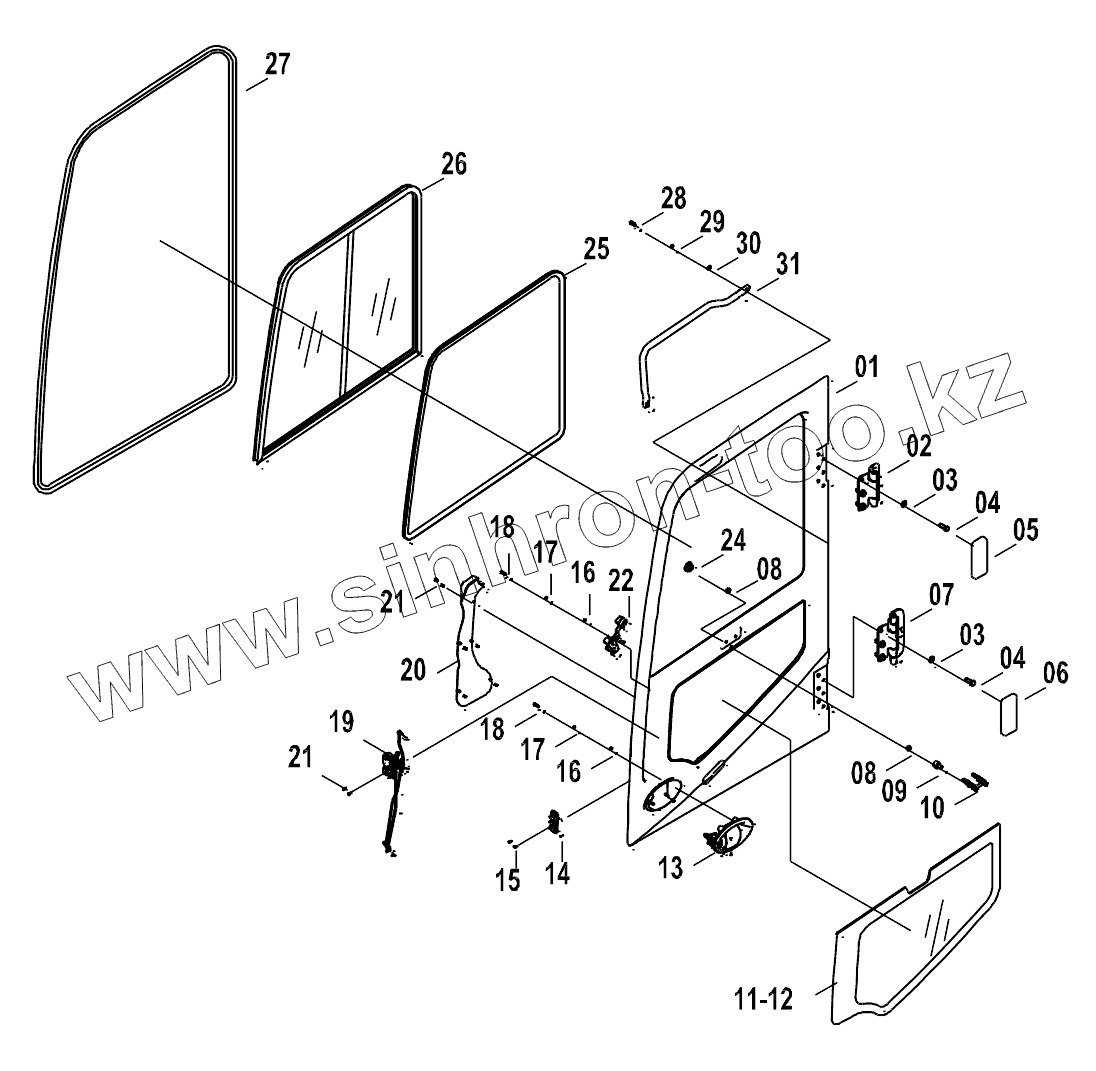

Позиция на иллюстрации	Заводской номер детали		Название детали
1	23D1813		Door gp
2	25C0481		Hinge
3	06B0007		WASHER
4	00B0017		BOLT
5	86A1003		Cover
6	86A1993		Cover
7	47C1339		Door hinge
8	03B0053		NUT
9	83A1591		Boot
10	63A0690		Lock buckle
11	87A0746		Glass
12	42B0005		Герметик
13	47C1874		Handle
14	84A2230		BLOCK
15	04B0073		Винт
16	06B0024		WASHER
17	06B0003		Шайба
18	00B0010		BOLT
19	47C1875		Lock block
20	86A1000		Lock cover
21	04B0106		Винт
22	47C1876		Handle
24	83A1573		Boot
25	84A1819		Seal
26	47C1341		Window gp
27	84A2229		Seal
28	00B0075		BOLT
29	06B0219		Шайба
30	06B0005		WASHER
31	35A2468		HANDLE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
