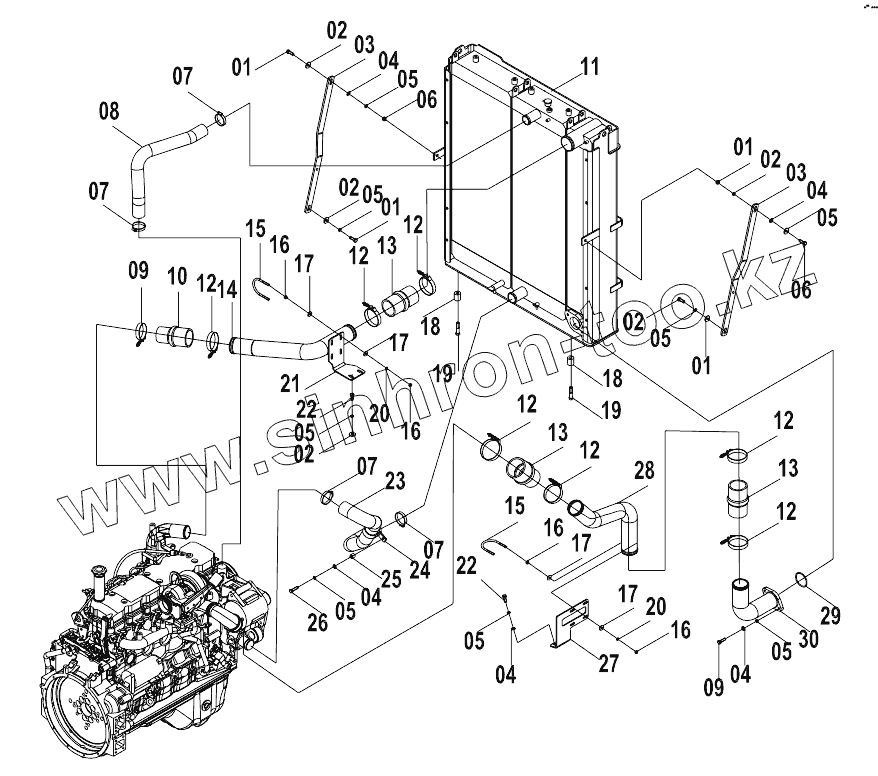

Каталог запасных частей к технике: LiuGong CLG-920E. 40C3489 (D) RADIATOR SUPPORT
1
1
1
1
2
2
2
2
2
3
3
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
7
7
7
8
9
9
10
11
12
12
12
12
12
12
12
13
13
13
14
15
15
16
16
16
16
17
17
17
17
18
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00B0019 | Болт | |
| 2 | 06B0030 | WASHER | |
| 3 | 29A2885 | Linkage | |
| 4 | 06B0001 | WASHER | |
| 5 | 06B0002 | Шайба | |
| 6 | 03B0053 | NUT | |
| 7 | 09C0029 | Хомут | |
| 8 | 32A1427 | Water hose | |
| 9 | 09C0396 | T-clamp | |
| 10 | 32A1095 | Intake hose | |
| 11 | 20C1241 | Radiator gp | |
| 12 | 09C0772 | T-clamp | |
| 13 | 32A1094 | Intake hose | |
| 14 | 38A4169 | Pipe | |
| 15 | 26A0515 | Retaining ring | |
| 16 | 03B0021 | NUT | |
| 17 | 06B0086 | WASHER | |
| 18 | 34A0317 | Проставка | |
| 19 | 01B0010 | BOLT | |
| 20 | 06B0006 | Шайба | |
| 21 | 06A2112 | Plate | |
| 22 | 00B0012 | BOLT | |
| 23 | 32A1426 | Water hose | |
| 24 | 20A7534 | Clamp | |
| 25 | 55A3541 | Bushing | |
| 26 | 00B0029 | Болт | |
| 27 | 21A9881 | Plate | |
| 28 | 38A4168 | Pipe | |
| 29 | 80A0702 | Seal ring | |
| 30 | 72A1838 | Intake pipe |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
