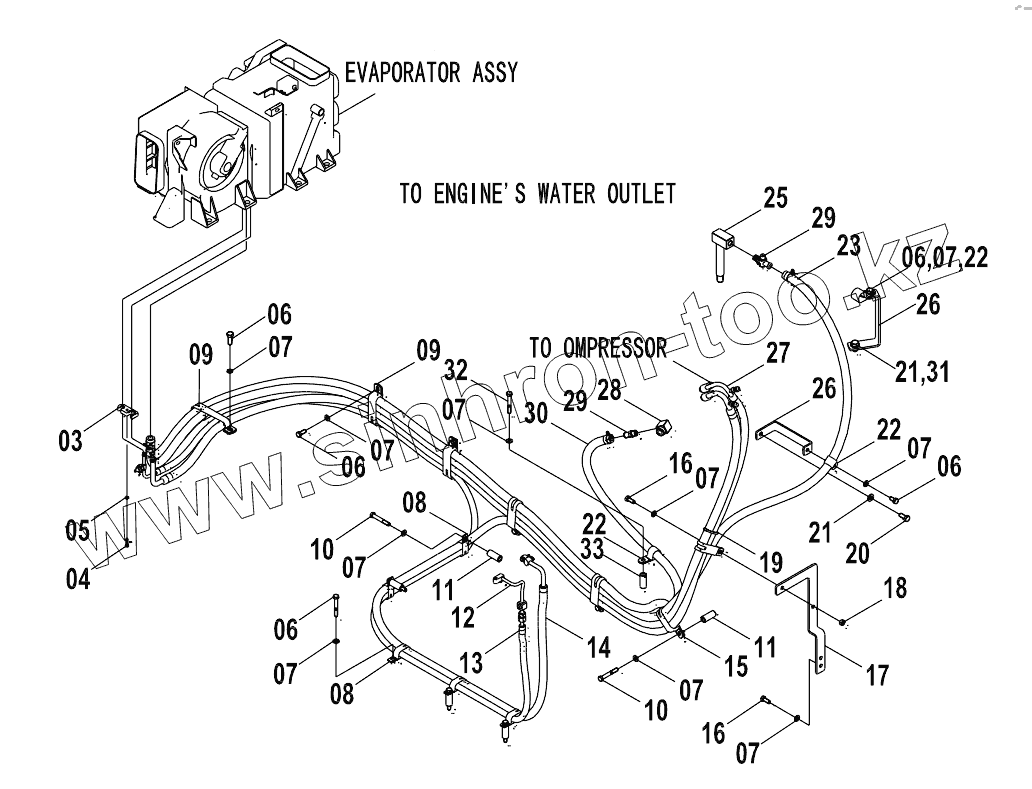

Каталог запасных частей к технике: LiuGong CLG-920E. 23E0442 (E) AIR CONDITIONING SYSTEM
3
4
5
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
21
22
22
22
23
23
25
26
26
27
27
28
29
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 00D7395 | Plate | |
| 2 | 09C0126 | Хомут двойной | |
| 3 | 11A0988 | Панель испарителя | |
| 4 | 00B0023 | BOLT | |
| 5 | 06B0024 | WASHER | |
| 6 | 00B0005 | BOLT | |
| 7 | 06B0001 | WASHER | |
| 8 | 20A1858 | Хомут | |
| 9 | 09C0722 | CLAMP | |
| 10 | 00B0018 | Болт | |
| 11 | 34A1457 | DRUM | |
| 12 | 46C3381 | TUBE | |
| 13 | 46C4150 | Hose | |
| 14 | 46C6530 | Hose | |
| 15 | 09C0127 | CLAMP | |
| 16 | 00B0012 | BOLT | |
| 17 | 00D5255 | Plate | |
| 18 | 03B0053 | NUT | |
| 19 | 37B0004 | Хомут | |
| 20 | 00B0011 | Болт | |
| 21 | 06B0007 | WASHER | |
| 22 | 09C0125 | Хомут | |
| 23 | 46C7208 | Water hose | |
| 23 | 46C4288 | Water hose | |
| 25 | 15D0452 | Connector | |
| 26 | 00D4494 | Plate | |
| 27 | 46C5833 | Hose gp | |
| 27 | 46C9642 | Hose | |
| 28 | 01A1997 | Connector | |
| 29 | 00A0001 | Connector | |
| 30 | 46C7257 | Water hose | |
| 30 | 46C0036 | Hose | |
| 31 | 00B0031 | Болт | |
| 32 | 00B0048 | Болт | |
| 33 | 34A0299 | Опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
