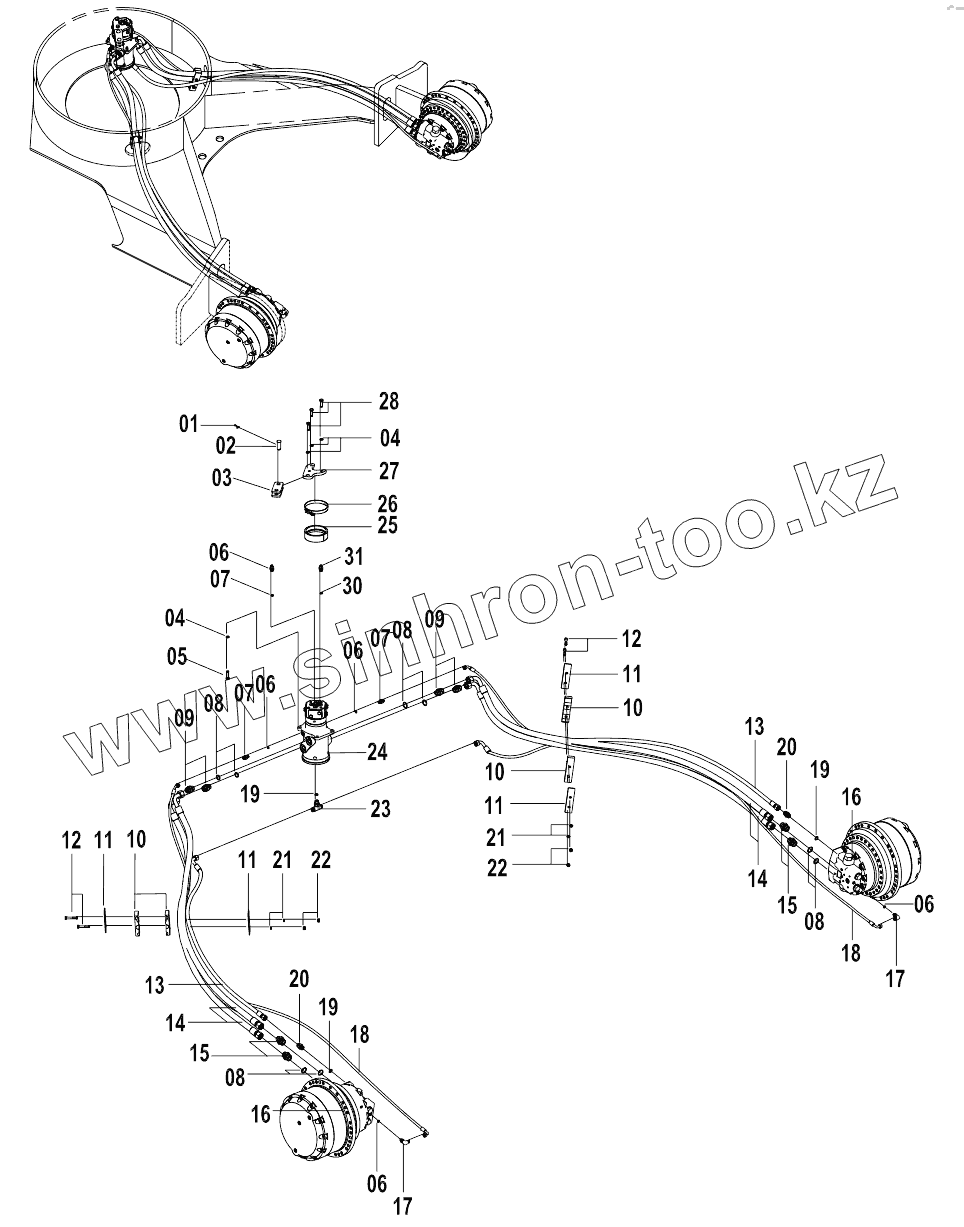

Каталог запасных частей к технике: LiuGong CLG-920E. 13E0067 004 TRAVEL HYDRAULIC SYSTEM
1
2
3
4
4
5
5
6
6
6
6
6
7
7
7
8
8
8
8
9
9
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
20
20
21
21
22
22
23
24
25
26
27
27
28
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 08B0132 | Pin | |
| 2 | 08B0134 | Pin | |
| 3 | 64A0729 | Link | |
| 4 | 06B0668 | WASHER | |
| 5 | 00B0017 | BOLT | |
| 5 | 00B0427 | BOLT | |
| 6 | 12B0428 | Кольцо круглого сечения | |
| 7 | 00A3491 | Connector | |
| 8 | 12B0432 | Кольцо круглого сечения | |
| 9 | 00A3489 | CONNECTOR | |
| 10 | 84A1559 | Clamp | |
| 11 | 10A5489 | Plate | |
| 12 | 01B0083 | Болт | |
| 13 | 06C6510 | Hose as | |
| 14 | 06C6536 | Hose as | |
| 15 | 00A3499 | Connector | |
| 16 | 11C0887 | Travel motor&reduc tion gear | |
| 17 | 31C0558 | Connector | |
| 18 | 05C3361 | Hose as | |
| 19 | 12B0430 | Кольцо круглого сечения | |
| 20 | 00A3497 | CONNECTOR | |
| 21 | 06B0002 | Шайба | |
| 22 | 03B0053 | NUT | |
| 23 | 32C0410 | Tee | |
| 24 | 12C0240 | Swivel joint | |
| 25 | 82A1266 | Seal | |
| 26 | 09C0473 | T-CLAMP | |
| 27 | 15A4136 | Stop plate | |
| 27 | 15A7681 | Stop plate | |
| 28 | 00B0428 | BOLT | |
| 29 | 12B0431 | Кольцо круглого сечения | |
| 30 | 12B0429 | Кольцо круглого сечения | |
| 31 | 00A3500 | Connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
