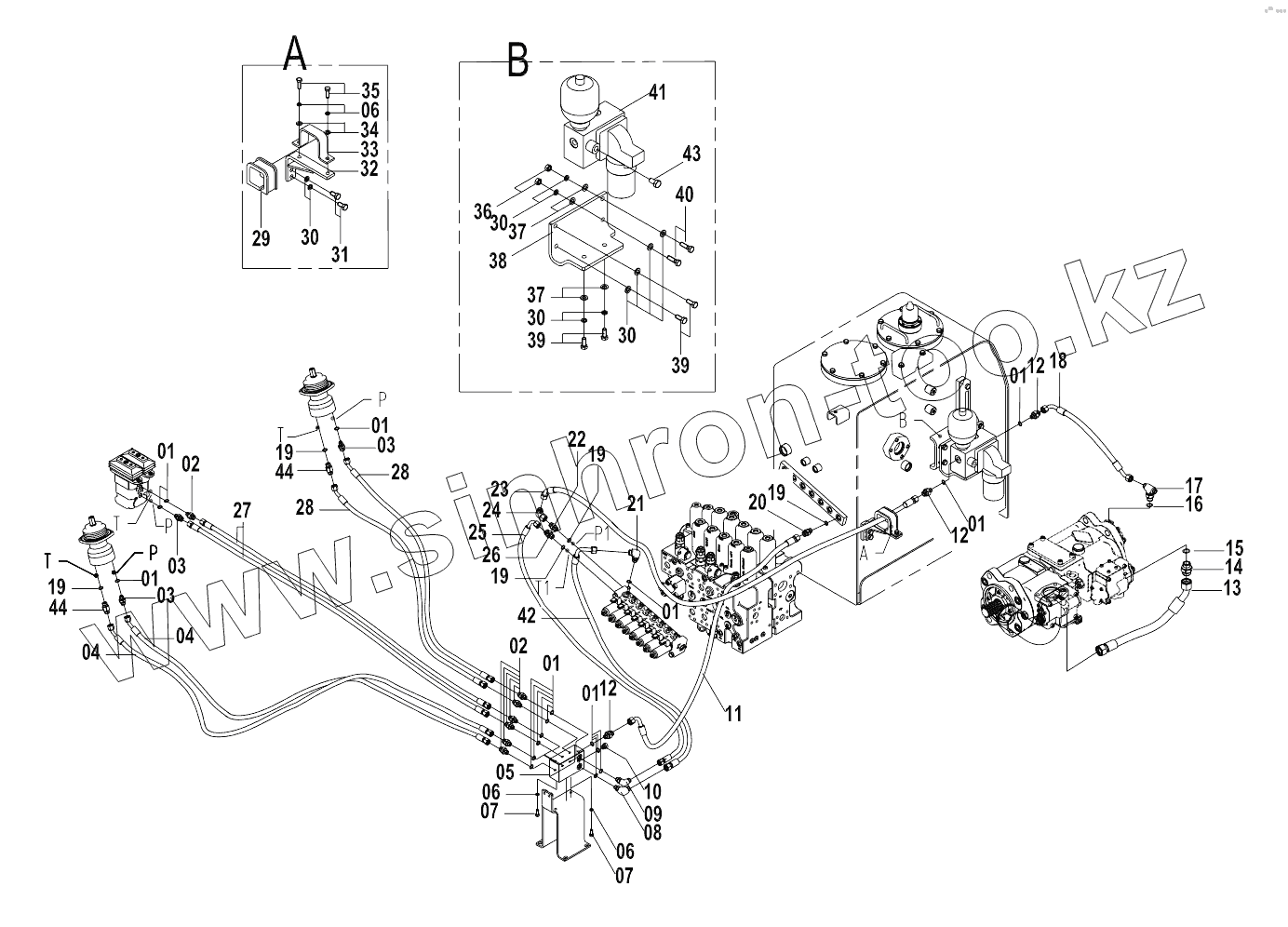

Каталог запасных частей к технике: LiuGong CLG-920E. 12Y0020 (D) OIL INLET AND OUTLET CIRCUIT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
2
3
3
3
4
4
4
5
6
6
6
7
7
8
9
10
11
11
12
12
12
13
14
15
16
17
18
19
19
19
19
19
20
21
22
23
23
24
25
25
26
27
28
28
29
30
30
30
30
31
32
33
34
35
36
37
37
38
39
39
40
41
42
42
43
44
44
Позиция на иллюстрации Заводской номер детали Название детали
1 12B0428 Кольцо круглого сечения
2 00A3491 Connector
3 30C0803 Fitting
4 05C3116 Hose as
4 05C3147 Hose as
5 03A0564 Block
6 06B0006 Шайба
7 00B0075 BOLT
8 31C0853 CONNECTOR
9 31C0558 Connector
10 05A0075 Пробка
11 06C6508 Hose as
11 66C2545 Hose as
12 00A4308 Fitting
13 06C6339 Hose as
14 00A3493 Connector
15 12B0431 Кольцо круглого сечения
16 12B0430 Кольцо круглого сечения
17 32C0564 Adjusting tee
18 06C9918 Hose as
19 12B0429 Кольцо круглого сечения
20 00A4476 Connector
21 31C0856 CONNECTOR
22 00A4006 CONNECTOR
23 06C6407 Hose as
23 66C1272 Hose as
24 31C1057 CONNECTOR
25 05C3151 Hose as
25 05C3115 Hose as
26 00A3498 Connector
27 05C3353 Hose as
28 05C3351 Hose as
29 83A1143 Boot
30 06B0002 Шайба
31 00B0005 BOLT
32 00D5176 Bracket
33 21A6286 Clamp
34 06B0005 WASHER
35 00B0085 Болт
36 03B0053 NUT
37 06B0001 WASHER
38 23A9780 Plate
39 00B0012 BOLT
40 01B0552 Bolt
41 15C0038 Гидрораспределитель в сборе
42 06C2546 Hose as
42 66C3773 Hose as
43 30C1240 Plug as
44 00A3507 Connector
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
