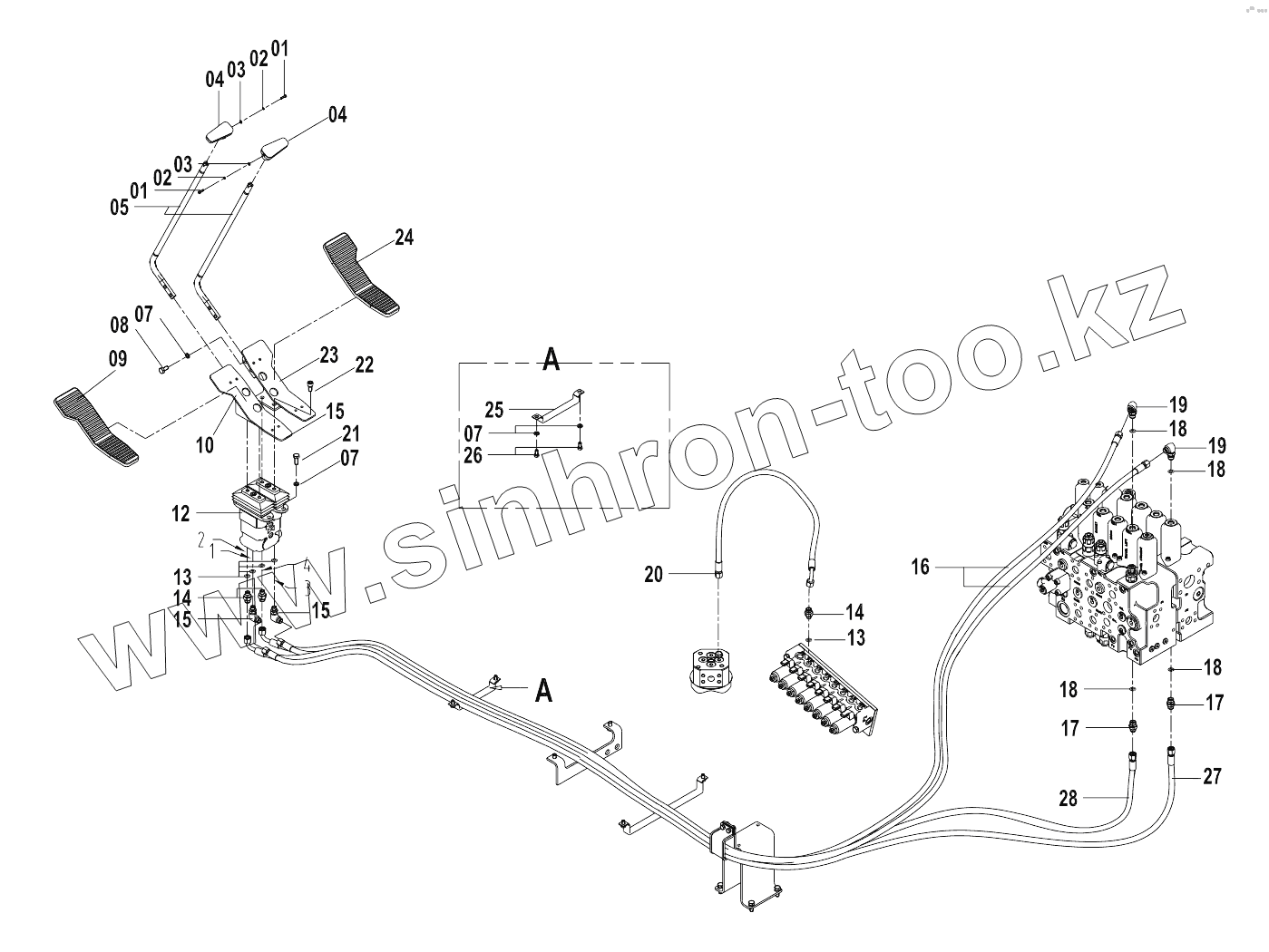

Каталог запасных частей к технике: LiuGong CLG-920E. 12Y0020 (C) TRAVEL FUNCTION PILOT CIRCUIT

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

7

7

7

8

9

10

12

12

13

13

14

14

15

15

15

16

17

17

18

18

18

18

19

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04B0099		Винт
2	06B0022		Шайба
3	06B0097		Шайба
4	35C0853		HANDLE
5	16D0914		CONTROL LEVER
7	06B0002		Шайба
8	00B0005		BOLT
9	84A0984		BOOT
10	00D4985		STEP
12	12C2151		Foot pilot valve
12	12C3786		FOOT PILOT VALVE
13	12B0428		Кольцо круглого сечения
14	00A3491		Connector
15	31C0558		Connector
16	05C3108		Hose as
17	00A3498		Connector
18	12B0429		Кольцо круглого сечения
19	31C0559		Connector
20	05C3342		Hose as
21	00B0012		BOLT
22	04B0412		SCREW
23	00D4986		STEP
24	84A0985		BOOT
25	09C0853		Clamp
26	00B0056		Болт
27	05C3195		Hose as
28	05C3113		Hose as

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
