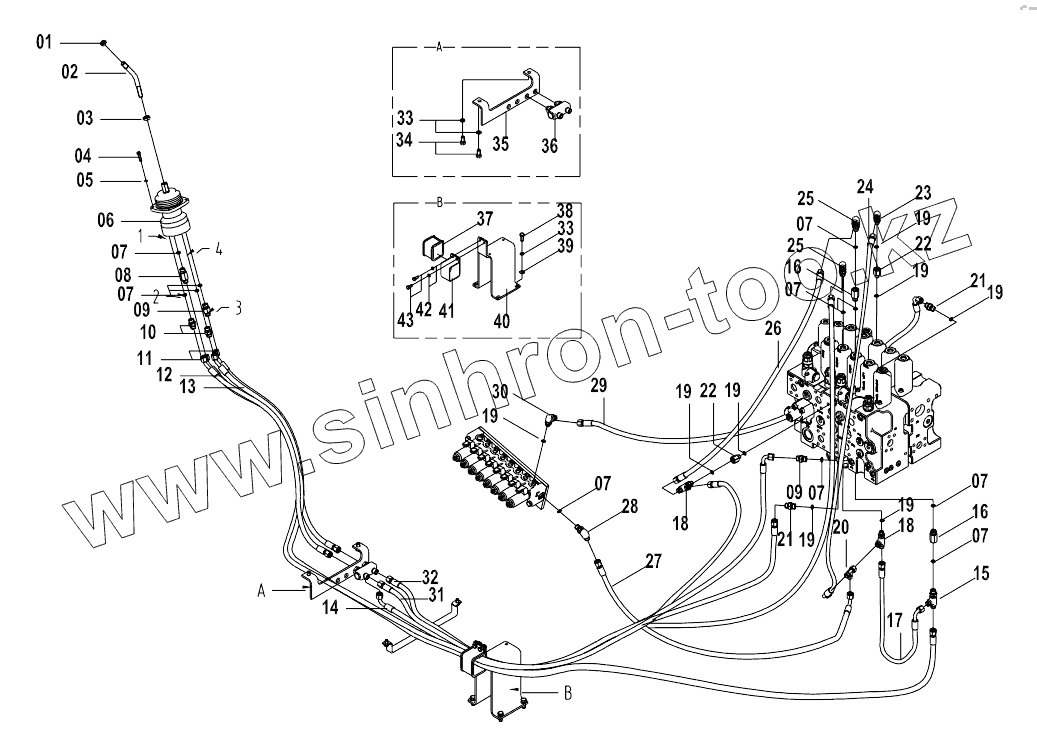

Каталог запасных частей к технике: LiuGong CLG-920E. 12E0255 (B) UPPER STRUCTURE PILOT CIRCUIT (RH)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

7

7

7

7

7

7

8

9

9

10

11

12

13

14

15

16

16

17

18

18

19

19

19

19

19

19

19

19

20

21

21

22

22

23

24

25

25

26

27

28

29

30

31

32

33

33

34

35

36

37

38

39

40

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
1	03B0346		NUT
2	63A0258		CONTROL LEVER
3	03B0059		Гайка
4	00B0023		BOLT
5	06B0003		Шайба
6	12C3519		Hand pilot valve
7	12B0429		Кольцо круглого сечения
8	00A3506		Connector
9	00A3498		Connector
10	00A3507		Connector
11	05C3223		Hose as
12	05C3131		Hose as
13	05C3112		Hose as
14	05C3204		Hose as
15	32C0414		Tee
16	12C0163		Клапан
17	05C4490		Hose as
18	32C0408		Tee
19	12B0428		Кольцо круглого сечения
20	32C0503		Tee
21	00A3491		Connector
22	00A0761		CONNECTOR
23	31C0558		Connector
24	05C3201		Hose as
25	31C0559		Connector
26	05C4487		Hose as
27	05C2492		Hose as
28	31C0813		Elbow
29	05C3191		Hose as
30	31C0560		Elbow
31	05C3359		Hose as
32	05C3174		Hose as
33	06B0002		Шайба
34	00B0005		BOLT
35	22A3555		Plate
36	12C1999		Shuttle valve
37	83A1035		Clamp
38	00B0012		BOLT
39	06B0001		WASHER
40	00D5163		Bracket
40	22A3549		Bracket
41	20A7826		Clamp
42	06B0006		Шайба
43	00B0075		BOLT
