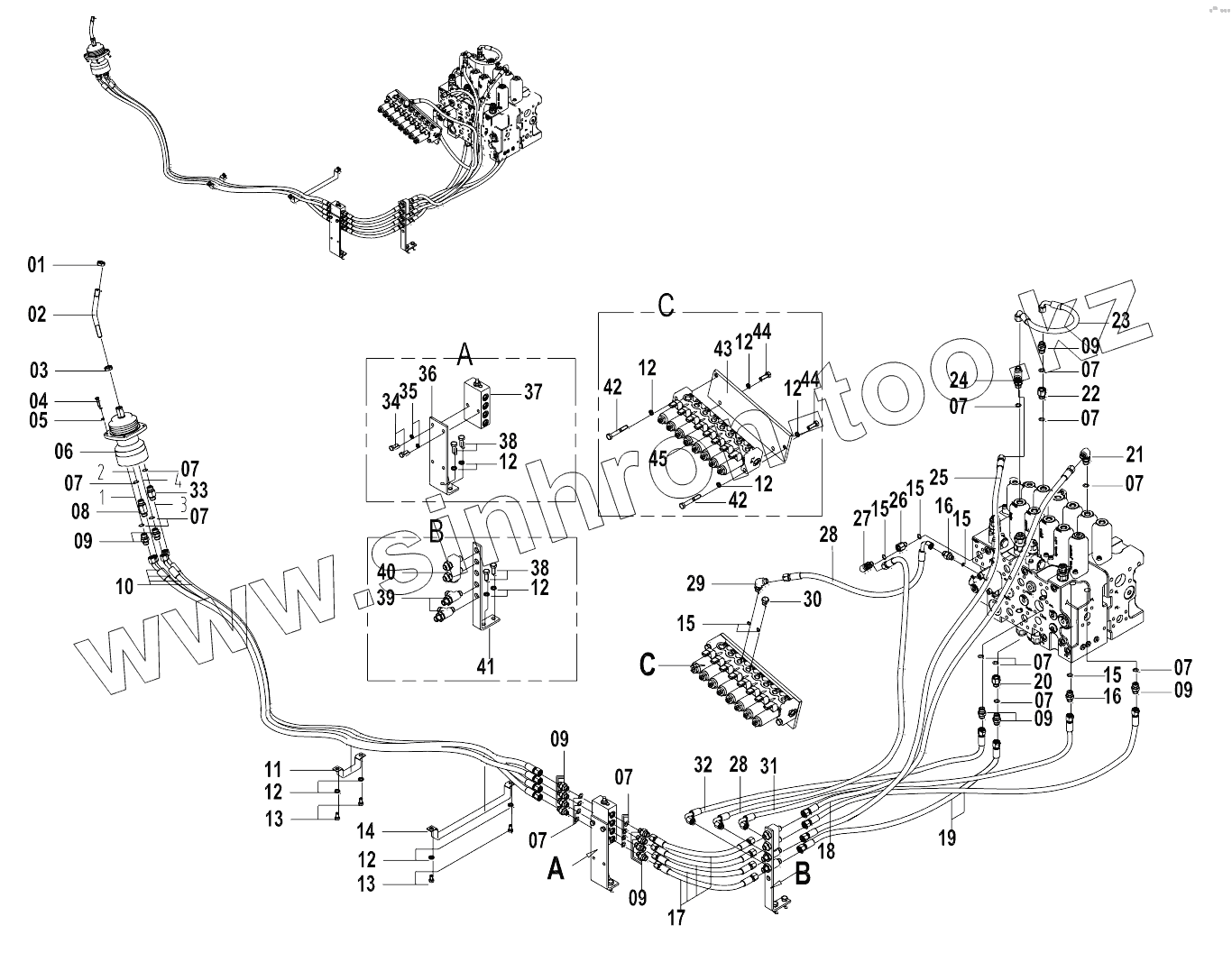

Каталог запасных частей к технике: LiuGong CLG-920E. 12E0255 (A) UPPER STRUCTURE PILOT CIRCUIT (LH)
1
2
3
4
5
6
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9
9
9
9
9
10
11
12
12
12
12
12
12
12
12
13
13
14
15
15
15
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
42
42
43
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 03B0346 | NUT | |
| 2 | 63A0258 | CONTROL LEVER | |
| 3 | 03B0059 | Гайка | |
| 4 | 00B0023 | BOLT | |
| 5 | 06B0003 | Шайба | |
| 6 | 12C3519 | Hand pilot valve | |
| 7 | 12B0429 | Кольцо круглого сечения | |
| 8 | 00A3506 | Connector | |
| 9 | 00A3498 | Connector | |
| 10 | 05C3351 | Hose as | |
| 11 | 09C0851 | Clamp | |
| 12 | 06B0002 | Шайба | |
| 13 | 00B0056 | Болт | |
| 14 | 09C0876 | Clamp | |
| 15 | 12B0428 | Кольцо круглого сечения | |
| 15 | 12B0429 | Кольцо круглого сечения | |
| 16 | 00A3491 | Connector | |
| 16 | 00A3498 | Connector | |
| 17 | 05C3219 | Hose as | |
| 18 | 05C3184 | Hose as | |
| 19 | 05C3335 | Hose as | |
| 20 | 12C1900 | Throttle valve | |
| 21 | 31C0559 | Connector | |
| 22 | 00A4219 | Connector | |
| 23 | 05C3124 | Hose as | |
| 24 | 32C0414 | Tee | |
| 25 | 05C3344 | Hose as | |
| 26 | 00A0761 | CONNECTOR | |
| 27 | 31C0558 | Connector | |
| 28 | 05C3342 | Hose as | |
| 29 | 31C0560 | Elbow | |
| 30 | 05A0075 | Пробка | |
| 31 | 05C3143 | Hose as | |
| 32 | 05C3337 | Hose as | |
| 33 | 00A3507 | Connector | |
| 34 | 00B0075 | BOLT | |
| 35 | 06B0006 | Шайба | |
| 36 | 00D7622 | Bracket | |
| 37 | 12C2180 | Selector valve | |
| 38 | 00B0012 | BOLT | |
| 39 | 32C0468 | Spacer connector | |
| 40 | 12C1999 | Shuttle valve | |
| 41 | 22A3554 | Plate | |
| 42 | 00B0018 | Болт | |
| 42 | 00B0028 | BOLT | |
| 43 | 13A4652 | Plate | |
| 44 | 00B0019 | Болт | |
| 45 | 12C3032 | Solenoid valve as |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
