Каталог запасных частей к технике: LiuGong CLG-915D. 47C1498 CABIN ASSY (A)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

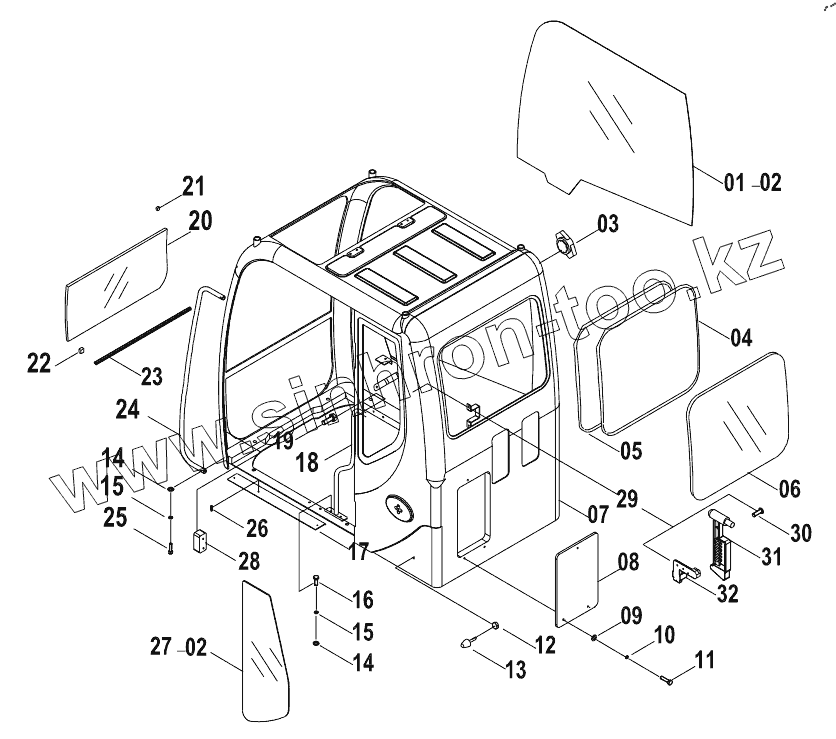

Позиция на иллюстрации	Заводской номер детали		Название детали
1	87A0145		Стекло
2	42B0005		Герметик
3	34C0865		EQUALIZER
4	84A0354		Уплотнение
5	84A0355		Уплотнение
6	87A0149		Стекло
7	23D1927		SHELL
8	27A1009		Cover
9	06B0005		WASHER
10	06B0006		Шайба
11	00B0007		Болт
12	03B0053		NUT
13	35C0458		Cushion head
14	06B0001		WASHER
15	06B0002		Шайба
16	00B0056		Болт
17	20A5823		Step
18	35A1626		Handrail
19	00B0085		Болт
20	87A0147		Стекло
21	84A0961		Block
22	84A0966		Block
23	84A0960		Seal
24	41D0464		Handrail
25	00B0005		BOLT
26	04B0106		Винт
27	87A0148		Glass
28	86A0654		Block
29	35C0445		Опора
30	04B0341		Винт
31	88A0284		Молоток
32	86A0396		Mounting support

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
