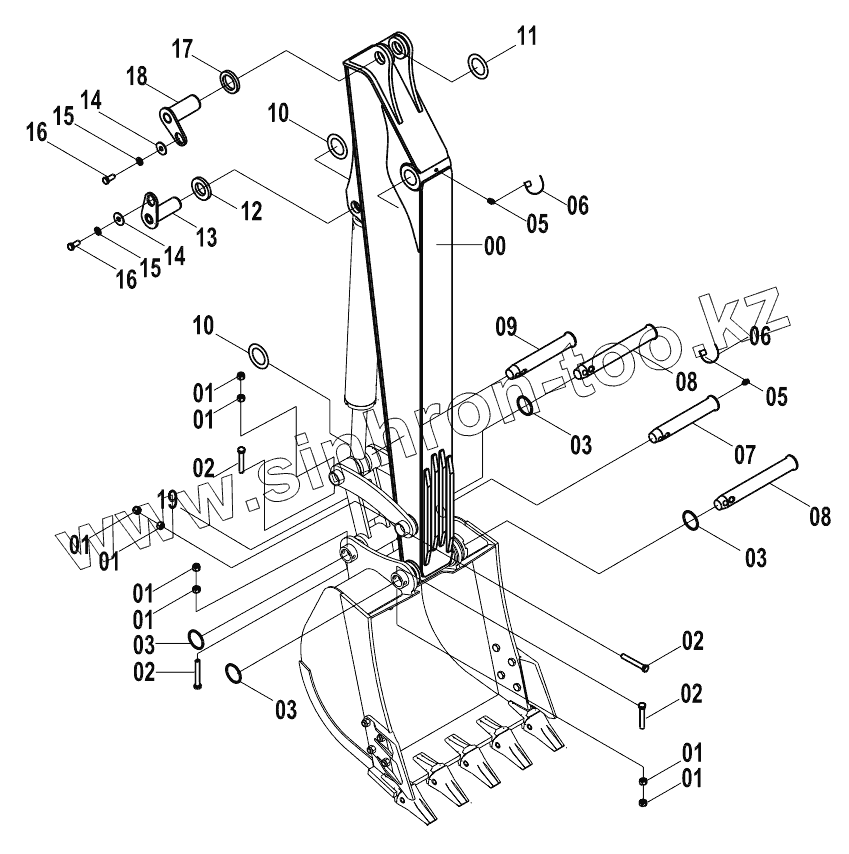

Каталог запасных частей к технике: LiuGong CLG-915D. 32E1033 WORK IMPLEMENT SYSTEM (B)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
43C1542
1
1
1
1
1
1
1
1
2
2
2
2
3
3
3
3
5
5
6
6
7
8
8
8
8
9
10
10
11
12
13
14
14
14
14
15
15
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
43C1542 43C1542 ARM
1 03B0655 NUT
2 01B0486 BOLT
3 12B1529 O-RING
5 10B0014 Ниппель
6 86A0258 Защита
7 60A1186 PIN
8 60A1268 PIN
8 11D1085 PIN
9 60A1269 PIN
10 28C0058 SHIM
11 28C0057 Shim
12 13A3771 PLATE
13 11D0712 PIN
14 06B0087 Шайба
14 12A4680 GASKET
15 06B0012 Шайба
16 00B0323 BOLT
17 13A3770 PLATE
18 11D0711 PIN
19 24C0655 LINK
