Каталог запасных частей к технике: LiuGong CLG-915D. 15E0697 004 ATTACHMENT PLATFORM LINES

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

2

3

3

4

4

4

4

5

6

6

7

8

9

10

11

12

13

14

15

15

16

17

17

17

17

18

18

19

19

20

20

21

21

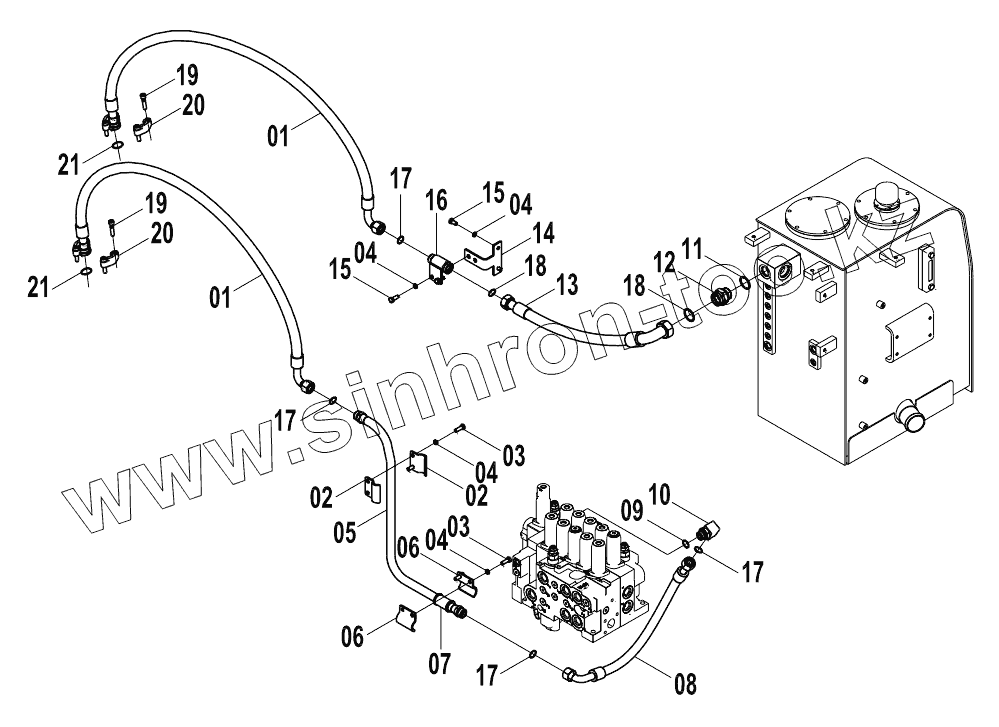

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06C7747		HOSE AS
1	06C8160		HOSE AS
1	06C6235		HOSE AS
2	21A6598		CLAMP
3	00B0019		Болт
4	06B0002		Шайба
5	10D4075		TUBE AS
6	21A6471		CLAMP
7	83A0701		Boot
8	06C6217		HOSE AS
9	12B0431		Кольцо круглого сечения
10	31C0821		CONNECTOR
11	12B0432		Кольцо круглого сечения
12	00A4383		CONNECTOR
13	07C2175		HOSE AS
14	00D5563		BRACKET
15	00B0012		BOLT
16	15D0684		CONNECTOR
17	12B1412		O-RING
18	12B1416		O-RING
19	04B0415		SCREW
20	04A0252		Хомут
21	12B0444		Кольцо круглого сечения

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
