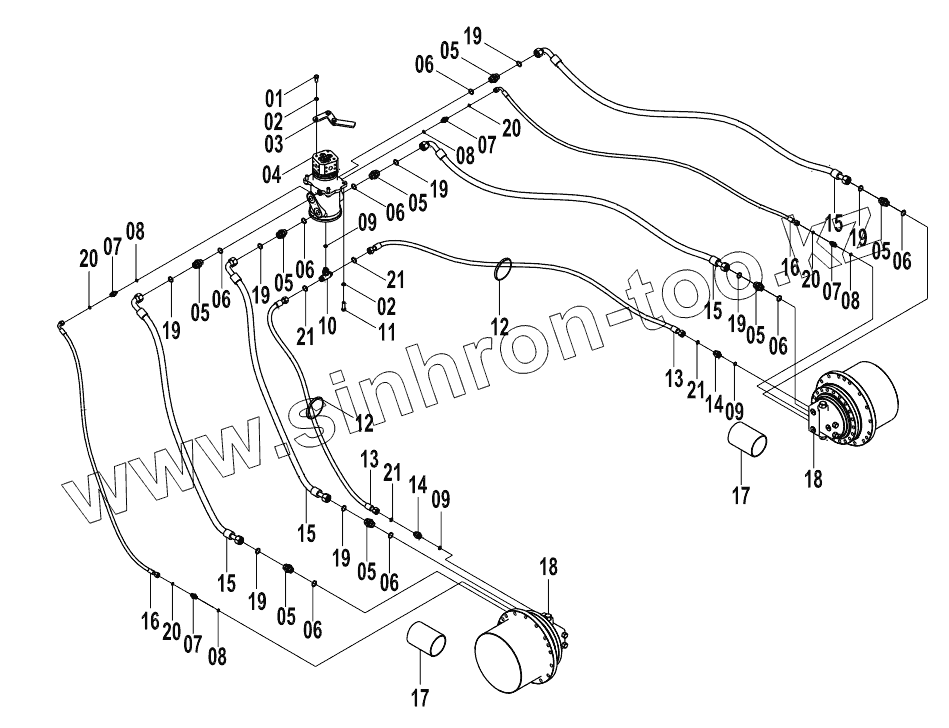

Каталог запасных частей к технике: LiuGong CLG-915D. 13E0076 001 TRAVEL HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
10
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
18
18
19
19
19
19
19
19
19
19
20
20
20
20
21
21
21
21
Позиция на иллюстрации Заводской номер детали Название детали
1 00B0011 Болт
2 06B0008 Шайба
3 13A4932 PLATE
4 12C0240 Swivel joint
5 00A3489 CONNECTOR
6 12B0431 Кольцо круглого сечения
7 00A3491 Connector
8 12B0428 Кольцо круглого сечения
9 12B0430 Кольцо круглого сечения
10 32C0410 Tee
11 00B0013 Болт
12 37B0010 Соединения блокировочного кабеля
13 06C4948 HOSE AS
14 00A3497 CONNECTOR
15 06C6218 HOSE AS
16 05C3231 HOSE AS
17 83A0415 BOOT
18 11C0347 TRAVEL MOTOR
19 12B1412 O-RING
20 12B1406 O-ring
21 12B1409 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
