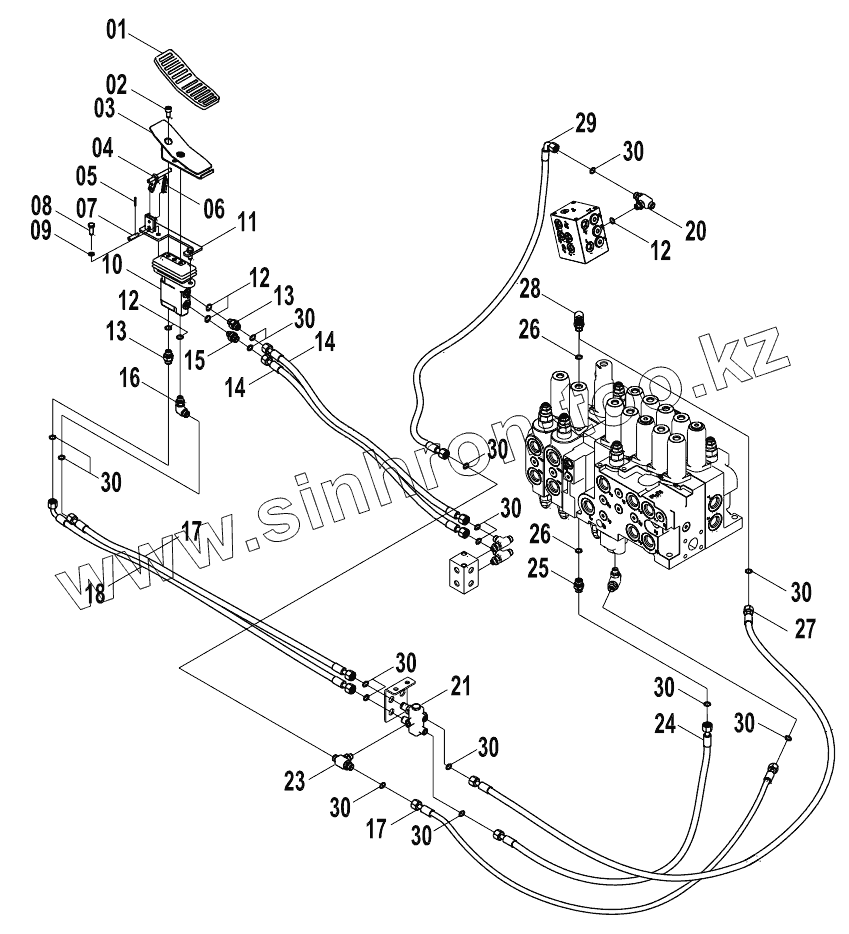

Каталог запасных частей к технике: LiuGong CLG-915D. 12E0189 000 ATTACHMENT PILOT LINES

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

12

13

13

14

14

15

16

17

17

18

20

21

23

24

25

26

26

27

28

29

30

30

30

30

30

30

30

30

30

30

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	84A0365		Оболочка резиновая
2	04B0412		SCREW
3	00D1032		Педаль
4	16D0156		Стержень
5	08B0004		Палец
6	10B0072		Пружина
7	08B0116		Палец
8	00B0012		BOLT
9	06B0002		Шайба
10	12C0256		Клапан
11	00D1031		Кронштейн
12	12B0428		Кольцо круглого сечения
13	00A3491		Connector
14	05C3173		HOSE AS
15	30C0803		Fitting
16	31C0558		Connector
17	05C3201		Hose as
18	05C3139		Hose as
20	12C2000		Shuttle valve
21	12C1999		Shuttle valve
23	32C0502		TEE
24	05C3205		HOSE AS
25	00A3498		Connector
26	12B0429		Кольцо круглого сечения
27	05C3185		HOSE AS
28	31C0559		Connector
29	05C3212		HOSE AS
30	12B1406		O-ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
