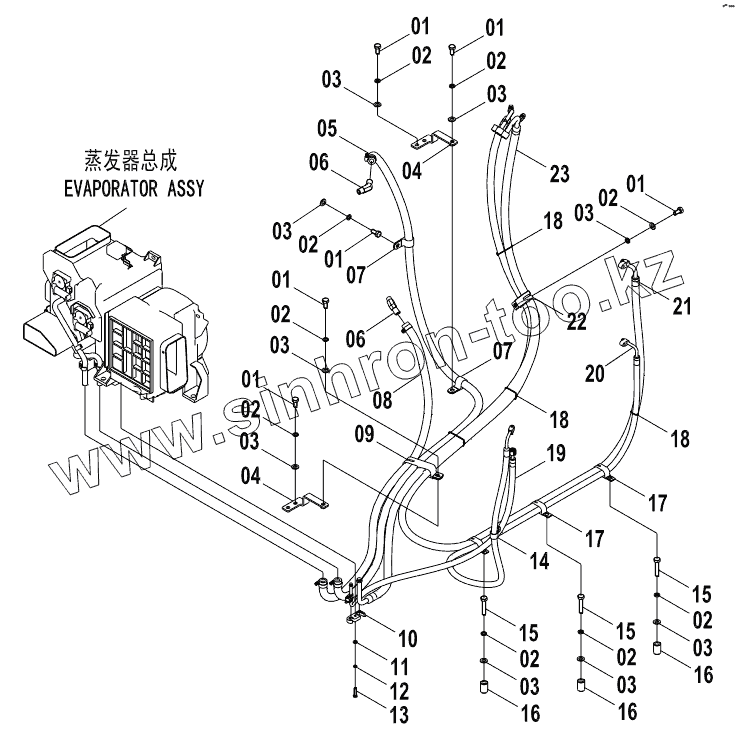

Каталог запасных частей к технике: LiuGong CLG-915D. 23E0311 AIR CONDITIONING SYSTEM (F)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
10
11
12
13
14
15
15
15
16
16
16
17
17
18
18
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 00B0005 BOLT
2 06B0002 Шайба
3 06B0001 WASHER
4 00D5671 PLATE
5 46C0385 Патрубок водяной
5 46C7237 Water hose
6 46C0487 Клапан
6 01A3012 CONNECTOR
7 09C0125 Хомут
8 46C0104 WATER HOSE
8 46C7255 WATER HOSE
9 09C0722 CLAMP
10 11A0988 Панель испарителя
11 06B0024 WASHER
12 06B0003 Шайба
13 00B0023 BOLT
14 20A1853 Хомут
15 00B0064 Болт
16 34A1545 PIPE
17 20A1858 Хомут
18 37B0004 Хомут
19 46C4605 HOSE
20 46C4604 HOSE
21 46C5246 HOSE
22 09C0126 Хомут двойной
23 46C5247 HOSE GP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
