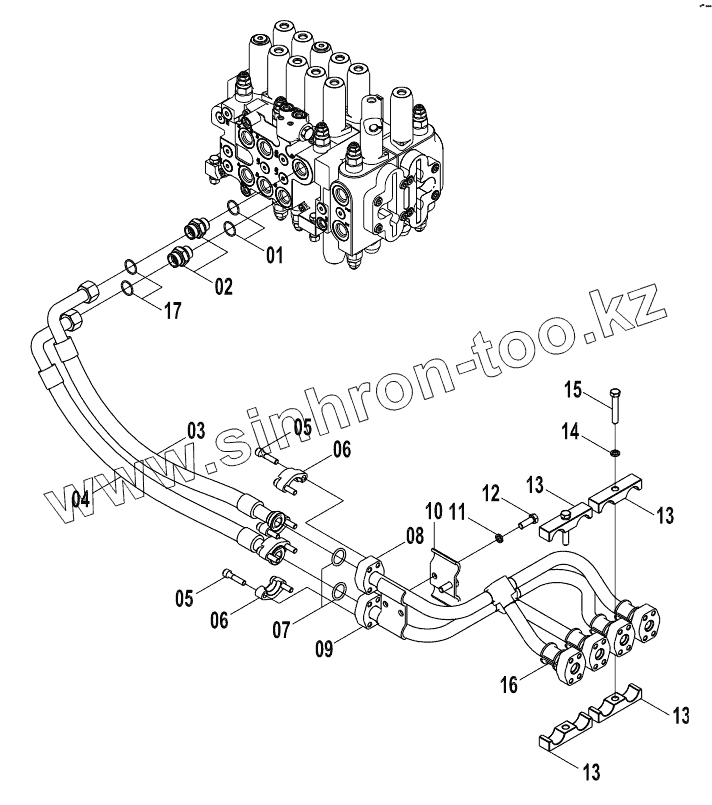

Каталог запасных частей к технике: LiuGong CLG-915D. 15Е0817 MAIN HYDRAULIC SYSTEM (E)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
13
13
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 12B0431 Кольцо круглого сечения
2 00A3489 CONNECTOR
3 06C6227 HOSE AS
4 06C6228 HOSE AS
5 04B0670 Screw
6 04A0252 Хомут
7 12B0444 Кольцо круглого сечения
8 10D5251 TUBE AS
9 10D4078 TUBE AS
10 21A5522 CLAMP
11 06B0002 Шайба
12 00B0002 Болт
13 16A7015 CLAMP
14 06B0008 Шайба
15 00B0350 BOLT
16 83A1050 BOOT
17 12B1412 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
