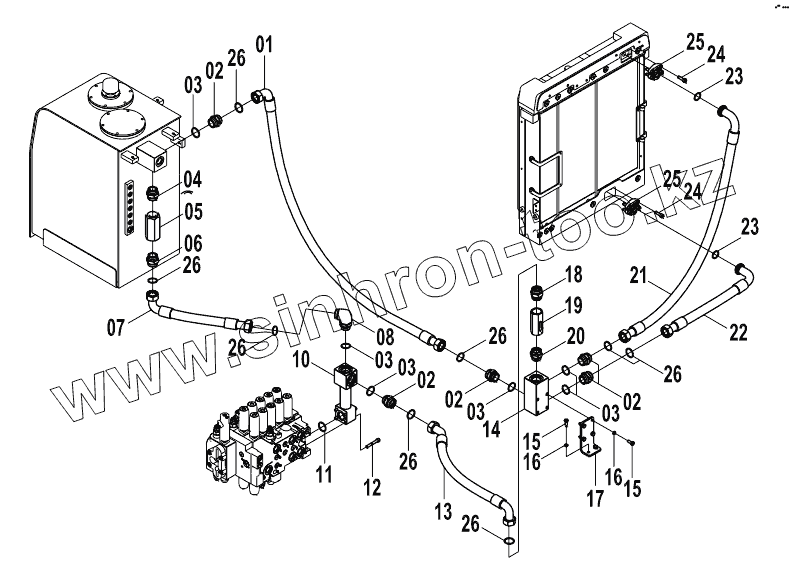

Каталог запасных частей к технике: LiuGong CLG-915D. 15E0817 MAIN HYDRAULIC SYSTEM (C)

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

3

3

3

4

5

6

7

8

10

11

12

12

12

13

14

15

15

16

16

17

18

19

20

21

22

23

23

24

24

24

24

25

25

26

26

26

26

26

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	07C2179		HOSE AS
2	00A4052		CONNECTOR
3	12B0696		O-RING
4	30C1468		CONNECTOR
5	12C0866		CHECK VALVE
6	30C1469		CONNECTOR
7	07C2177		HOSE AS
8	31C1114		CONNECTOR
10	10D5250		TUBE AS
11	12B0446		Кольцо круглого сечения
12	04B0422		SCREW
12	04B0701		Screw
12	04B0972		SCREW
13	07C2570		HOSE AS
14	03A0714		BLOCK
15	00B0012		BOLT
16	06B0002		Шайба
17	29A0070		PLATE
18	30C1228		CONNECTOR
19	12C0867		CHECK VALVE
20	30C1471		CONNECTOR
21	07C2180		HOSE AS
22	07C2181		HOSE AS
23	12B0445		Кольцо круглого сечения
24	04B0415		SCREW
24	04B0413		SCREW
25	04A0400		SPLIT FLANGE
26	12B1417		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
