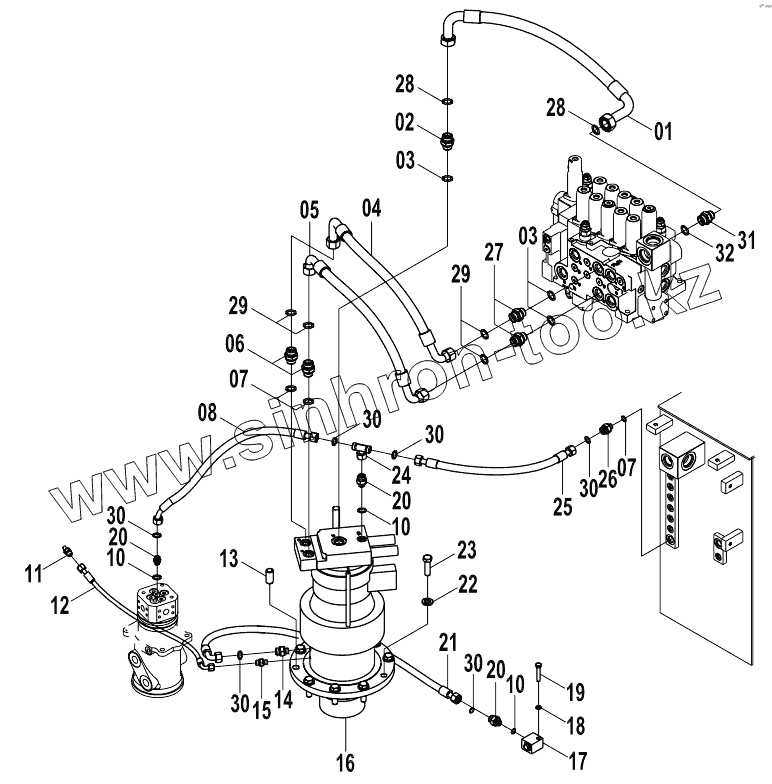

Каталог запасных частей к технике: LiuGong CLG-915D. 15E0665 MAIN HYDRAULIC SYSTEM (D)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
7
8
10
10
10
11
12
13
14
15
16
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
28
29
29
30
30
30
30
30
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 07C2176 HOSE AS
2 00A3492 CONNECTOR
3 12B0431 Кольцо круглого сечения
4 06C6224 HOSE AS
5 06C6223 HOSE AS
6 00A4379 CONNECTOR
7 12B0430 Кольцо круглого сечения
8 06C7196 HOSE AS
10 12B0429 Кольцо круглого сечения
11 00A0204 Штуцер
12 05C3232 HOSE AS
13 66A0077 DOWEL PIN
14 00A3496 CONNECTOR
15 00A0882 Штуцер
16 11C0457 SWING MOTOR
16 11C1095 SWING MOTOR
17 03A0580 BLOCK
18 06B0002 Шайба
19 00B0064 Болт
20 00A3500 Connector
21 06C7194 HOSE AS
22 06B0221 Шайба
23 01B0489 BOLT
24 32C0589 TEE
25 06C6225 HOSE AS
26 00A3497 CONNECTOR
27 00A3489 CONNECTOR
28 12B1416 O-RING
29 12B1412 O-RING
30 12B1409 O-RING
31 00A4383 CONNECTOR
32 12B0432 Кольцо круглого сечения
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
