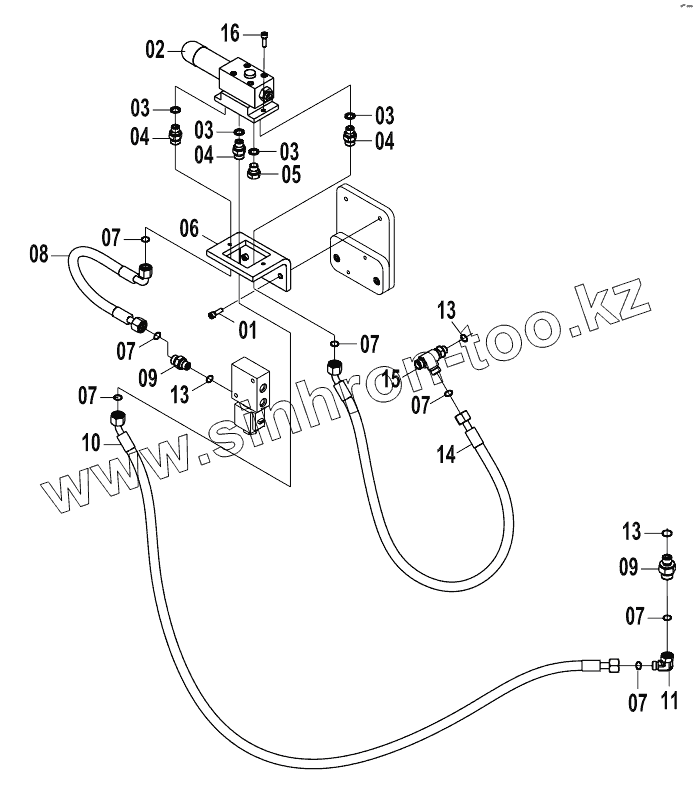

Каталог запасных частей к технике: LiuGong CLG-915D. 12Y0011 QUICK COUPLER WIRING AS (D)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
4
5
6
7
7
7
7
7
7
7
8
9
9
10
11
13
13
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 04B0078 Болт
2 12C0646 Reducing valve
3 12B1473 Seal ring
4 30C1234 Connector
5 30C1240 Plug as
6 29A1998 PLATE
7 12B1406 O-ring
8 05C3136 Hose as
9 00A3491 Connector
10 05C4327 HOSE AS
11 31C0809 CONNECTOR
13 12B0428 Кольцо круглого сечения
14 05C3203 Hose as
15 32C0408 Tee
16 04B0047 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
