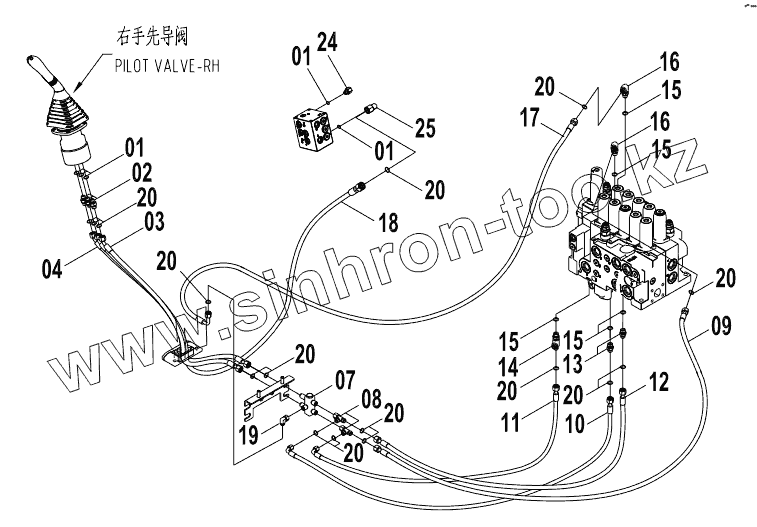

Каталог запасных частей к технике: LiuGong CLG-915D. 12Е0278-1 PILOT HYDRAULIC SYSTEM (D)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
7
8
9
10
11
12
13
14
15
15
15
15
16
16
17
18
19
20
20
20
20
20
20
20
20
20
20
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 12B0428 Кольцо круглого сечения
2 00A3491 Connector
3 05C3151 Hose as
4 05C3194 HOSE AS
7 12C1999 Shuttle valve
8 32C0465 TEE
9 05C3185 HOSE AS
10 05C3186 HOSE AS
11 05C3187 HOSE AS
12 05C3184 Hose as
13 00A3498 Connector
14 32C0414 Tee
15 12B0429 Кольцо круглого сечения
16 31C0559 Connector
17 05C3204 Hose as
18 05C3179 HOSE AS
19 31C0962 CONNECTOR
20 12B1406 O-ring
24 00A0969 Элемент соединительный
25 31C0558 Connector
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
