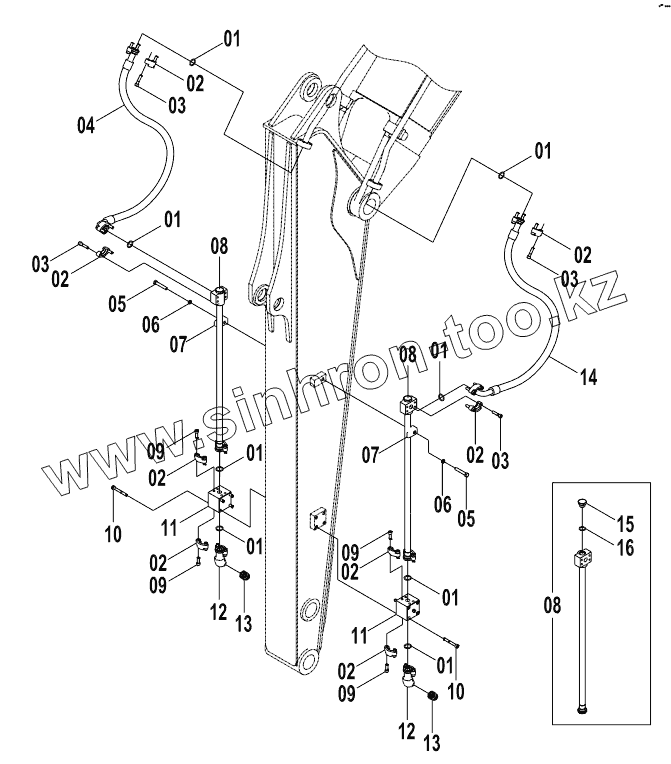

Каталог запасных частей к технике: LiuGong CLG-915D. 11Y0007 ATTACHMENT WORK LINES (A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
4
5
5
6
6
7
7
8
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 12B0444 Кольцо круглого сечения
2 04A0252 Хомут
3 04B0670 Screw
4 66C0299 HOSE AS
5 01B0036 Болт
6 06B0020 Шайба
7 72A0146 Хомут
8 10D4000 TUBE AS
9 04B0413 SCREW
10 04B0701 Screw
11 12C1922 STOP VALVE
12 03A0561 JOINT
13 44C0210 PLUG
14 66C0298 HOSE AS
15 05A0078 Пробка
16 12B0431 Кольцо круглого сечения
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
