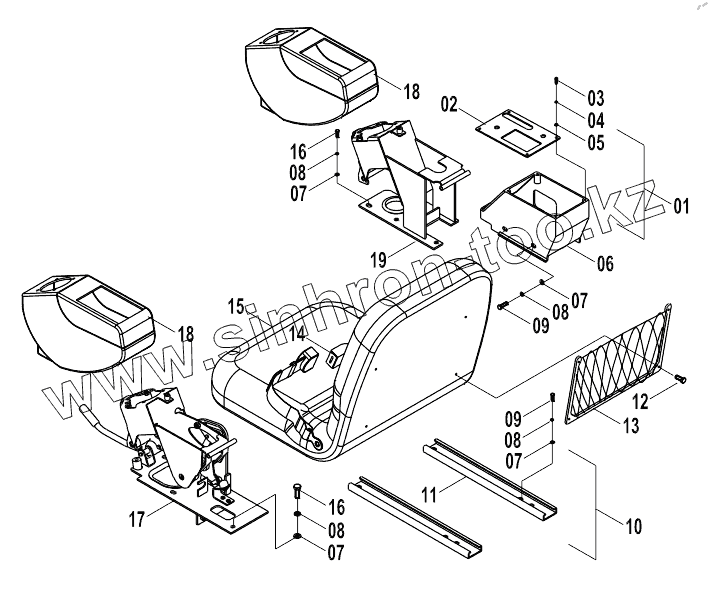

Каталог запасных частей к технике: LiuGong CLG-904С. CONSOLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
16
17
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 34С0578 BOX
2 35С0462 PLATE
3 04В0066 Screw
4 06В0017 Шайба
5 06В0066 Шайба
6 35С0462 BOX
7 06В0086 Шайба
8 06В0006 Шайба
9 00В0075 Болт
10 47С0175 SEAT
11 47С0467 SADDLE SLIDING
12 04В0281 Screw
13 34С0609 DUCUMENT BOX
14 47С0435 SEAT BELT
15 47С0468 SEAT
16 00В0085 Болт
17 47С0410 BRACKET,LEFT
18 47С0181 CONSOLE
19 47С0411 BRACKET,RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
