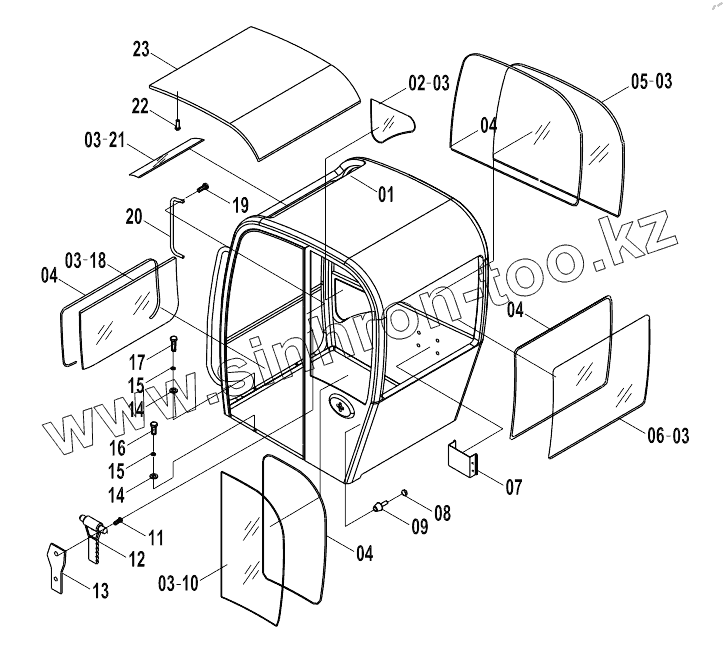

Каталог запасных частей к технике: LiuGong CLG-904С. CAB (2)
1
2
3
3
3
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 23D0725 | SHELL | |
| 2 | 87А0212 | GLASS | |
| 3 | 42В0005 | Клей | |
| 4 | 84А0461 | SEAL | |
| 5 | 87С0377 | GLASS | |
| 6 | 87А0213 | GLASS | |
| 7 | 20А2852 | SUPPORT | |
| 8 | 03В0053 | Гайка | |
| 9 | 35С0016 | Cushion head | |
| 10 | 87А0208 | GLASS | |
| 11 | 04В0256 | Винт | |
| 12 | 88А0374 | HAMMER | |
| 13 | 86А0192 | COVER | |
| 14 | 06В0009 | Шайба | |
| 15 | 06В0013 | Шайба | |
| 16 | 00В0038 | Болт | |
| 17 | 00В0204 | BOLT | |
| 18 | 87А0207 | GLASS | |
| 19 | 01В0418 | BOLT | |
| 20 | 88А0373 | HANDRAIL | |
| 21 | 87А0211 | GLASS | |
| 22 | 40В0012 | NAIL | |
| 23 | 85А0441 | COVER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
