Каталог запасных частей к технике: LiuGong CLG-888. 32Е0050 Система автоматического управления ковшом

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

14

14

15

15

15

16

16

17

18

19

20

21

22

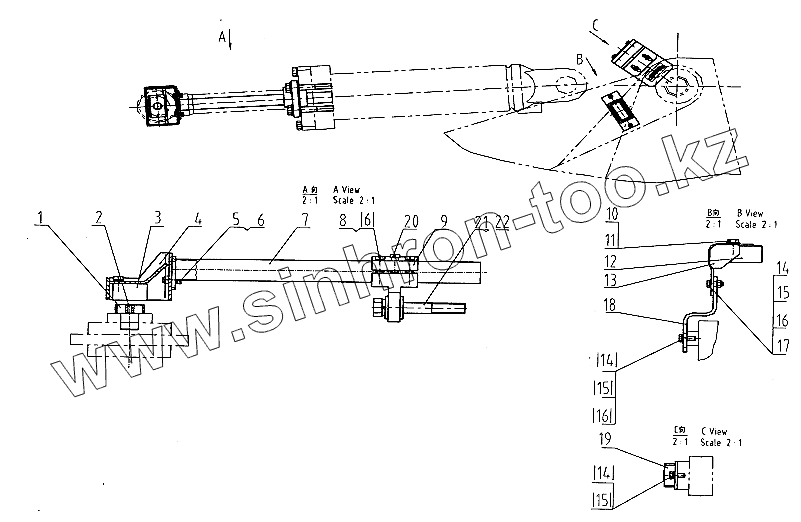

Позиция на иллюстрации	Заводской номер детали		Название детали
1	34С0026		Электромагнит в сборе
2	04В0115		Болт
3	34С0025		Выключатель
4	00D0392		Патрон
5	00В0012		Болт
6	06В0002		Шайба стопорная
7	16D0028		Тяга соединительная
8	01В0034		Болт
9	71А0047		Кронштейн
10	01В0138		Болт
11	06В0198		Шайба
12	34С0024		Выключатель
13	02D0163		Держатель
14	00В0075		Болт
15	06В0006		Шайба
16	06В0005		Шайба
17	03В0021		Гайка
18	12А0341		Кронштейн
19	50D0027		Электромагнит
20	00В0029		Болт
21	01В0059		Болт
22	00В0042		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
