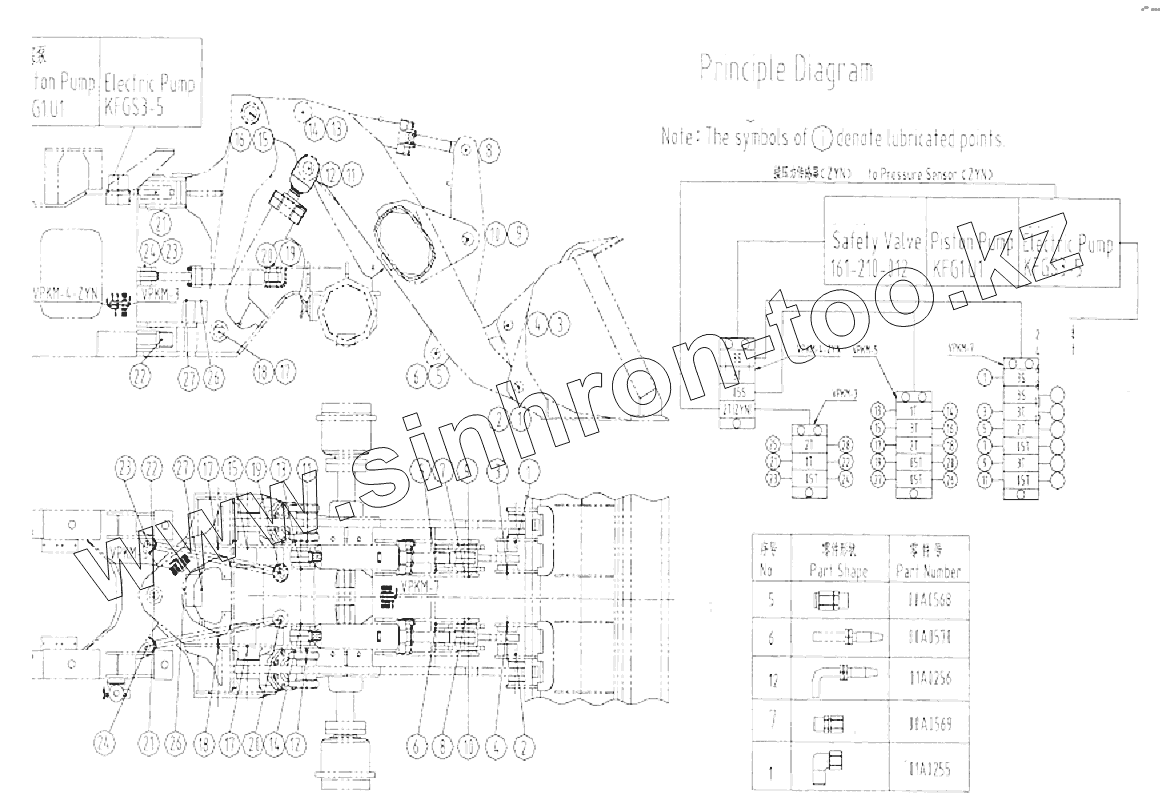

Каталог запасных частей к технике: LiuGong CLG-888. 25Е0005 Схема централизованной смазки
1
1
1
2
2
3
3
4
4
5
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
13
13
14
14
15
15
16
17
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 01А0255 | Соединительный элемент угловой | |
| 2 | 33А0151 | Трубка | |
| 3 | 33А0150 | Трубка | |
| 4 | 00D0621 | Опора | |
| 5 | 00А0568 | Гильза | |
| 6 | 00А0570 | Штуцер прямой | |
| 7 | 00А0569 | Соединительный элемент прямой | |
| 8 | 31А0124 | Трубка пластиковая | |
| 9 | S3A0146 | Спираль защитная | |
| 10 | 15С0029 | Клапан прокачки смазки | |
| 11 | 00В0283 | Болт | |
| 12 | 01А0256 | Штуцер прямой, 90° | |
| 13 | 37В0009 | Накладка кабеля | |
| 14 | 15С0033 | Насос поршневой | |
| 15 | 15С0019 | Насос поршневой | |
| 16 | 41В0033 | NLGI-Класс 2 | |
| 17 | 00Й0085 | Ремень | |
| 18 | 06В0005 | Шайба | |
| 19 | 06В0006 | Шайба | |
| 20 | 78А0034 | Выключатель предохранительного клапана | |
| 21 | 15С0030 | Клапан прокачки смазки | |
| 22 | 30В0080 | Датчик | |
| 23 | 15С0031 | Клапан прокачки смазки | |
| 24 | 15С0032 | Клапан прокачки смазки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
