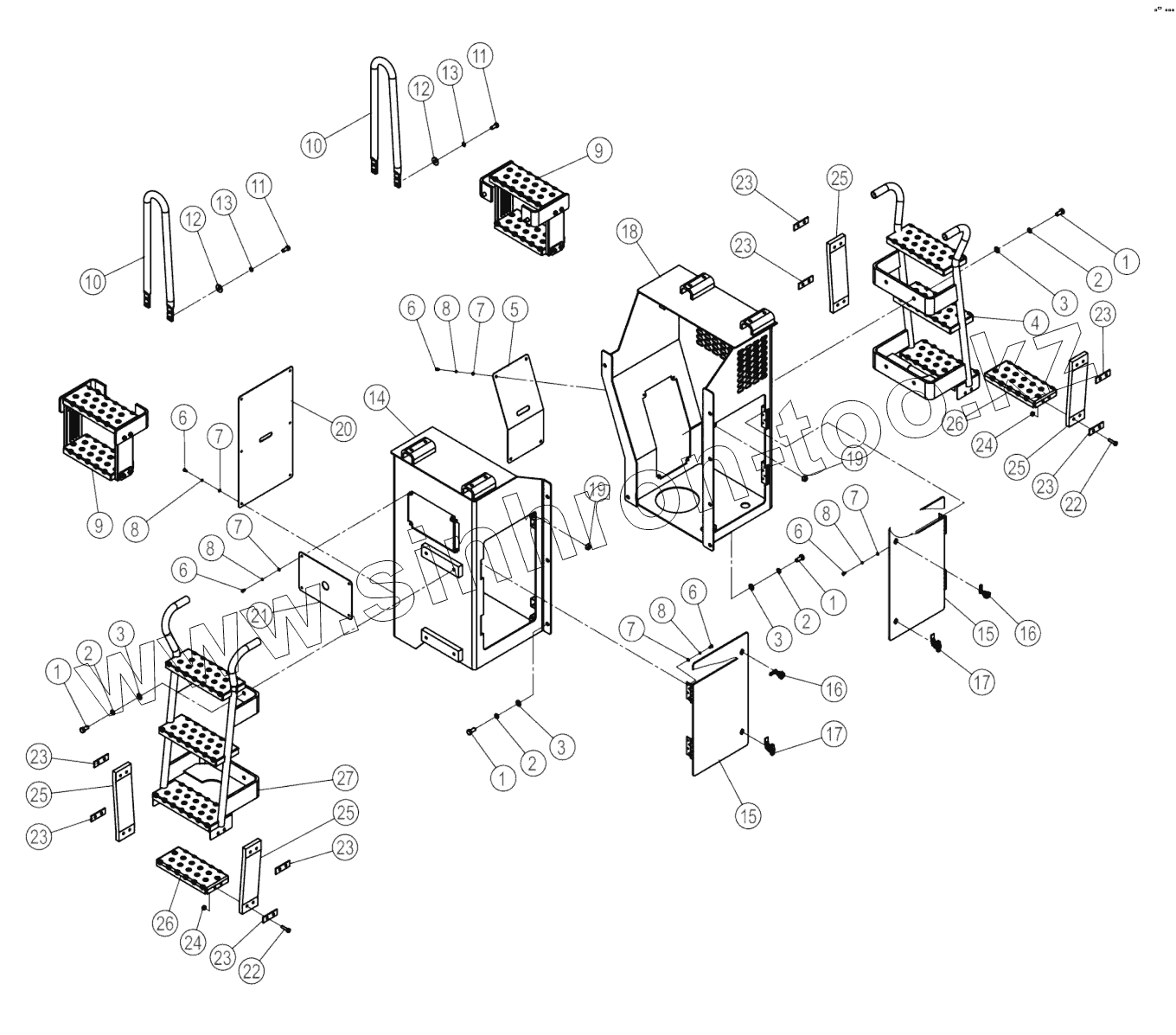

Каталог запасных частей к технике: LiuGong CLG-877. 43E0311_002_00 LADDER AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
3
3
4
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
19
19
20
21
22
22
23
23
23
23
23
23
23
23
24
24
25
25
25
25
26
26
27
Позиция на иллюстрации Заводской номер детали Название детали
1 00B0038 Болт
2 06B0013 Шайба
3 06B0009 Шайба
4 41D0459 Ladder
5 COVER COVER
6 00B0021 BOLT
7 06B0024 WASHER
8 06B0003 Шайба
9 26C0159 Step support
10 36A1190 Elbow
11 00B0017 BOLT
12 06B0059 Шайба
13 06B0008 Шайба
14 HOUSING-RH Housing-rh
15 DOOR Door
16 48C0795 Door lock
17 34C1306 Door lock
18 HOUSING-LH Housing-lh
19 85A1444 Cushion
20 PLATE PLATE
21 PLATE PLATE
22 00B0029 Болт
23 11A2952 Plate
24 03B0053 NUT
25 84A1229 Adhesive tape
26 20A3498 Step
27 41D0760 Ladder
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
