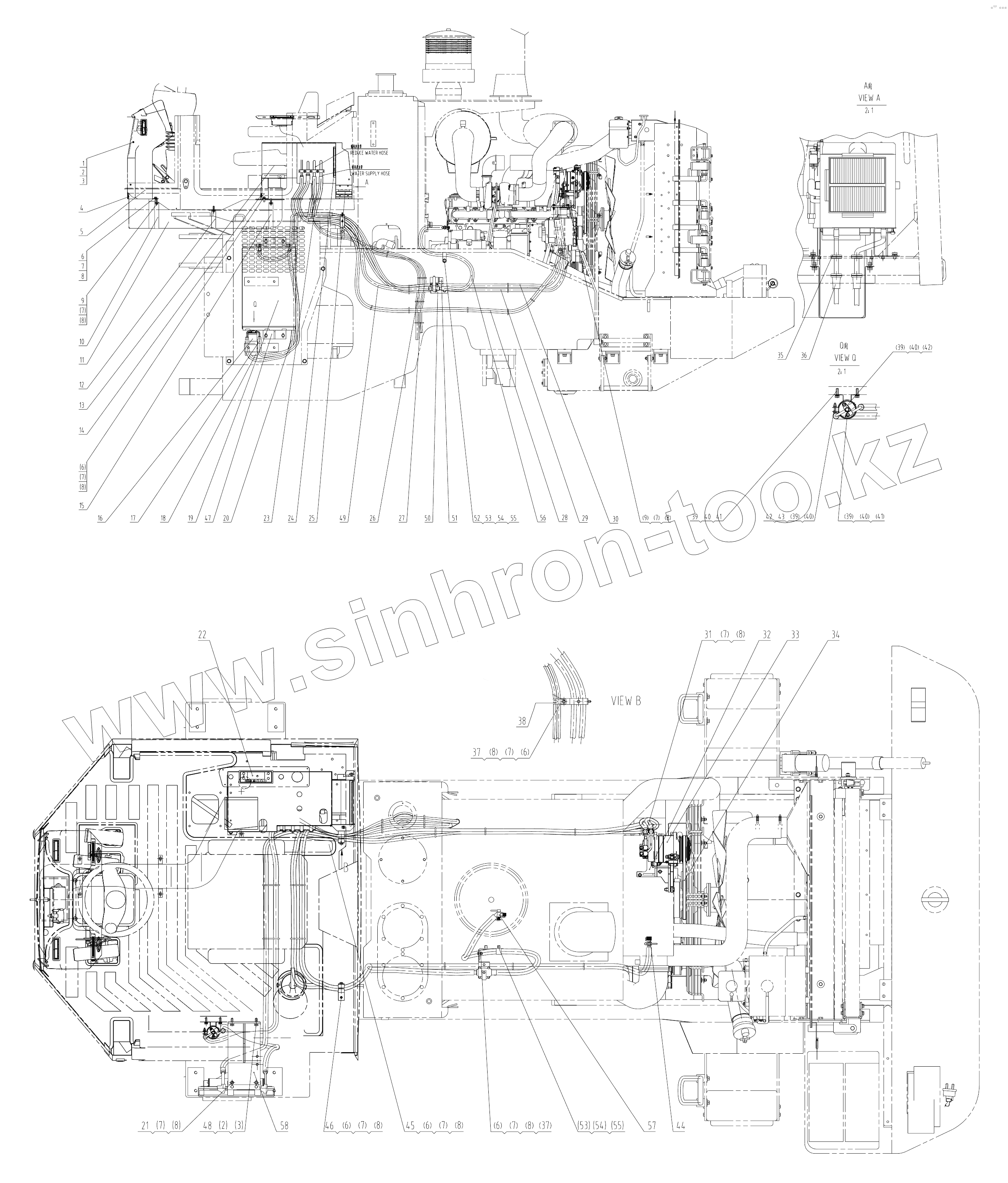

Каталог запасных частей к технике: LiuGong CLG-877. 23E0253_002_00 AIR CONDITIONING SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
5
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
10
11
11
12
13
13
14
15
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
39
39
39
40
40
40
40
41
41
42
42
43
44
44
45
46
47
48
49
50
50
51
52
53
53
54
54
55
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали
1 00B0005 BOLT
2 06B0001 WASHER
3 06B0002 Шайба
4 SPONGE SPONGE
5 46C0996 Platform as
5 46C6820 Platform
6 00B0075 BOLT
7 06B0005 WASHER
8 06B0006 Шайба
9 00B0020 BOLT
10 20A3030 Clamp
11 46C1141 Air duct
11 37C0892 Air duct
12 20A3031 Clamp
13 46C2541 Evaporato r
13 46C4841 Evaporato r as
14 85A0483 Sponge
15 20A3702 Clamp
15 19A4500 Plate
16 46C1282 Refrigera nt receiver as
17 46C5449 Hose
17 46C4327 Hose
18 00D1658 Держатель
19 46C2543 Condense r
20 46C3443 Hose
21 00B0085 Болт
22 46C4842 A/c panel
22 46C2542 A/c panel
23 83A0311 Grommet
24 37C0642 Filter
25 46C1672 Fresh air filter
26 84A1286 Drain pipe
27 37B0004 Хомут
28 HOSE Hose
29 46C3441 Hose
30 46C3442 Hose
31 04B0174 Винт
32 46C3440 Compressor bracket as
33 46C1671 Compressor
34 84A0084 Ремень
35 83A0134 Кольцо резиновое
36 83A0363 Grommet
37 03B0021 NUT
38 09C1018 Double clamp
39 06B0003 Шайба
40 06B0024 WASHER
41 00B0169 BOLT
42 00B0065 BOLT
43 03B0036 NUT
44 46C0488 Клапан воздушный
44 46C8131 Water inlet valve
45 46C2908 Clamp
46 46C0301 Хомут
47 00D5332 Bracket
48 BOLT BOLT
49 HOSE Hose
50 21A3864 Plate
50 06A3250 Plate
51 46C0646 Клапан в сборе
52 09C0125 Хомут
53 00B0011 Болт
54 06B0008 Шайба
55 06B0007 WASHER
56 HOSE Hose
57 46C1172 Клапан
58 00D6775 Valve bracket
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
