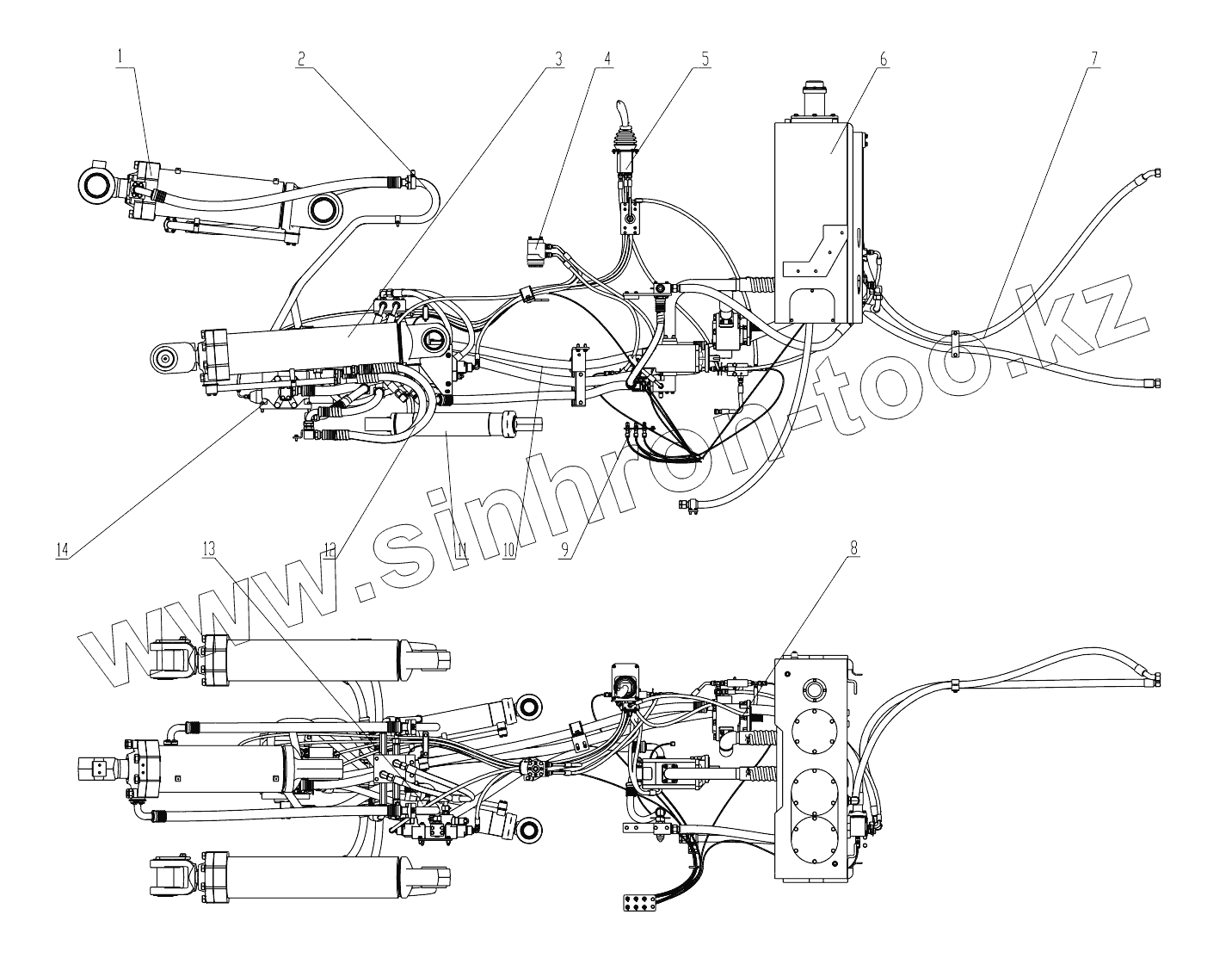

Каталог запасных частей к технике: LiuGong CLG-877. 15Y0403_000_00 HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
1 10C0182 Bucket tilting cylinder
2 00C1179 Tilting cylinder lines
3 10C0181 Boom cylinder
4 00C4024 Steering lines
5 00C1439 Pilot control lines
6 21C0436 Hydraulic oil tank
7 00C1440 Cooler lines
8 00C4027 Pump oil suction lines
9 00C4026 Pressure test lines
10 00C4023 Control valve lines
11 10C0183 Steering cylinder
12 00C1444 Boom cylinder lines
13 00C4025 Unload valve lines
14 12C0469 Control valve as
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
