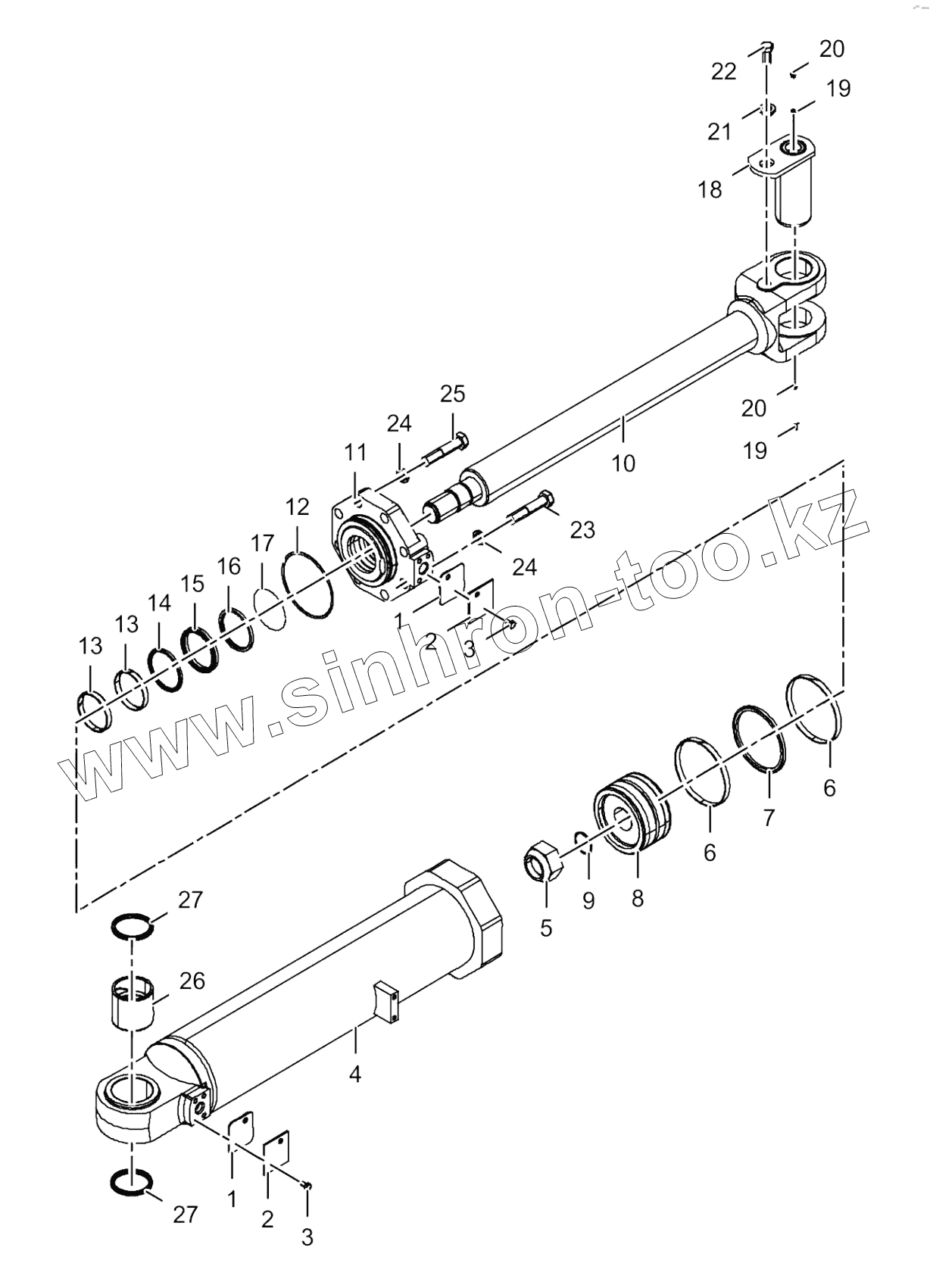

Каталог запасных частей к технике: LiuGong CLG-877. 10C0181_003_00 BOOM CYLINDER

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

19

20

20

21

22

23

24

24

25

26

27

27

Позиция на иллюстрации	Заводской номер детали		Название детали
SP114999	SP114999		Service kit
1	SHIM		Shim
2	21A0042		Колпачок
3	00B0012		BOLT
4	CYLINDERBODY		CYLINDER BODY
5	34C0021		Гайка
6	80A0153		Кольцо опорное
7	80A0154		Прокладка
8	50A0024		Поршень
9	12B0059		Кольцо круглого сечения
10	14D0066		Piston rod
11	54A0135		Cylinder head
12	12B0203		Кольцо круглого сечения
13	76A0031		Кольцо
14	13B0212		Прокладка
15	13B0119		Прокладка
16	13B0120		Прокладка
17	76A0099		Шайба пружинная
18	11D0283		Pin as
19	10B0014		Ниппель
20	86A0258		Защита
21	56A0050		Шайба
22	00B0183		Болт
23	01B0237		Болт
24	06B0052		Шайба
25	01B0057		Болт
26	55A0090		Втулка
27	35C0003		Кольцо
