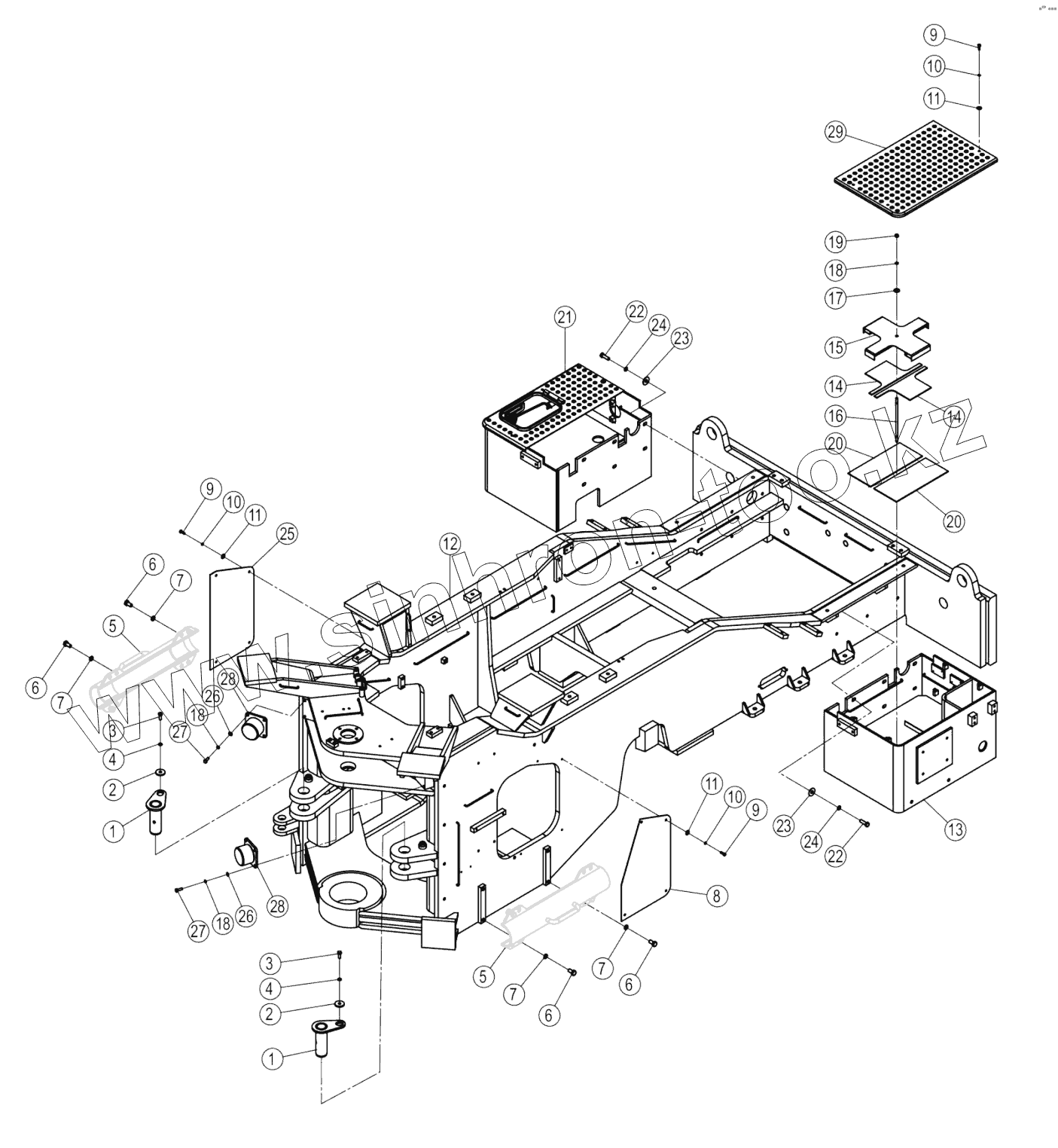

Каталог запасных частей к технике: LiuGong CLG-877. 08Y0491_000_00 REAR FRAME AS

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

6

6

7

7

7

7

8

9

9

9

10

10

10

11

11

11

12

13

14

14

15

16

17

18

18

18

19

20

20

21

22

22

23

23

24

24

25

26

26

27

27

28

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11D0113		Палец
2	55A0260		Plate
3	00B0017		BOLT
4	06B0008		Шайба
5	22C0216		Support
6	00B0093		BOLT
7	06B0015		Шайба
8	10A4532		Cover
9	00B0085		Болт
10	06B0006		Шайба
11	06B0086		WASHER
12	30D2654		Rear frame
13	04D1035		Battery box-lh
14	82A0226		Plate
15	36D0127		Cap
16	88A0363		Screw rod
17	06B0030		WASHER
18	06B0002		Шайба
19	03B0053		NUT
20	82A0224		Plate
21	27C0377		Battery box-rh
22	00B0057		Болт
23	06B0060		WASHER
24	06B0013		Шайба
25	10A4533		Cover
26	06B0001		WASHER
27	BOLT		BOLT
28	02D5316		Bracket
29	27A1168		Cover

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
