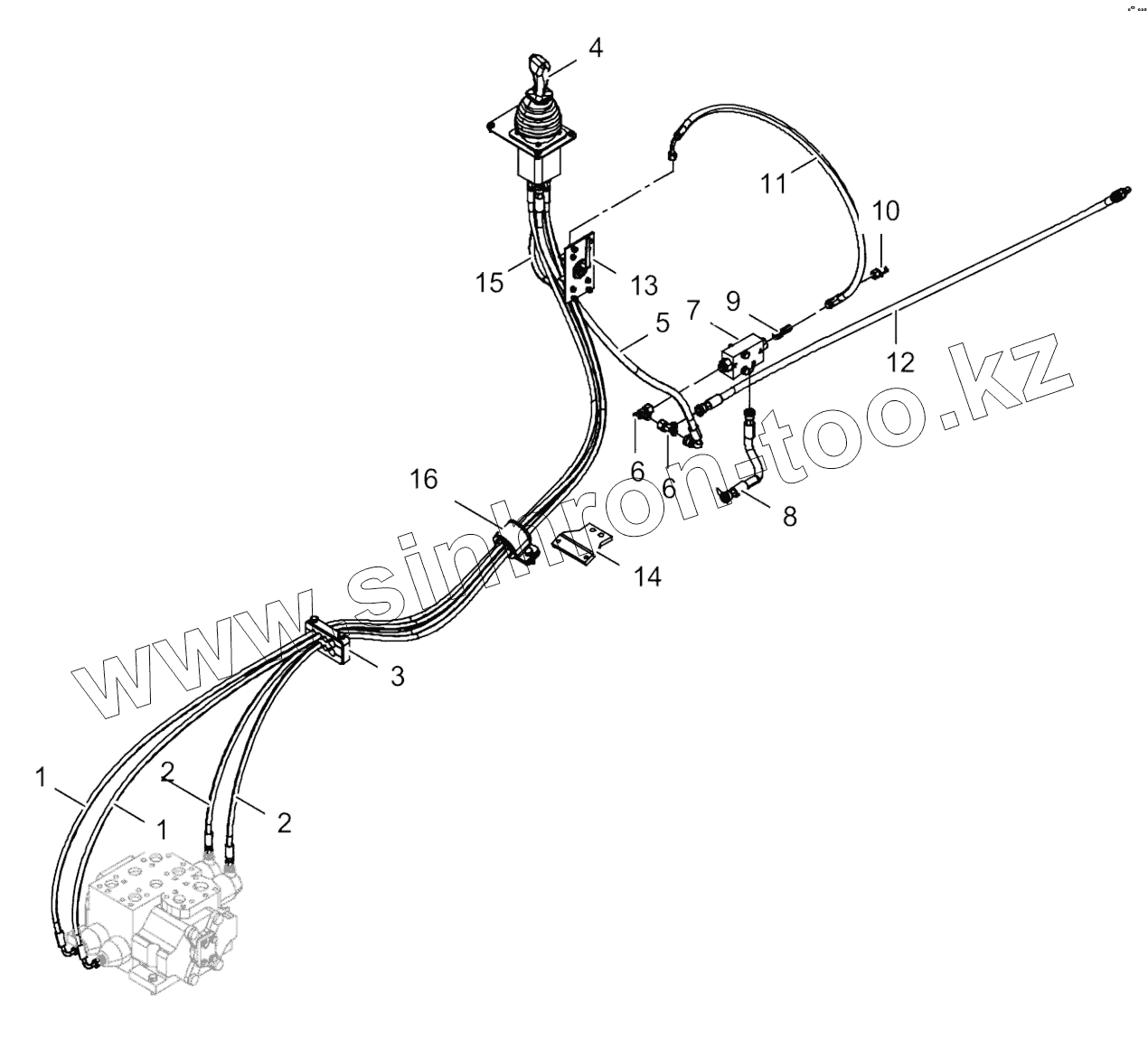

Каталог запасных частей к технике: LiuGong CLG-877. 00C1439_001_00 PILOT CONTROL LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 05C5681 Hose as
1 05C3155 Hose as
2 05C3156 Hose as
2 05C5680 Hose as
3 CLAMP CLAMP
4 12C0457 Pilot valve as
5 06C6290 Hose as
6 32C0122 Tee
6.1 12B0616 O-ring
7 12C1412 Pressure reducing valve
8 06C6292 Hose as
9 32C0141 Tee
10 44C0141 Joint
11 05C3157 Hose as
12 06C6291 Hose as
13 44C0239 Pilot shutoff valve
14 23A9105 Plate
15 05C3158 Hose as
16 09C0016 Clamp
