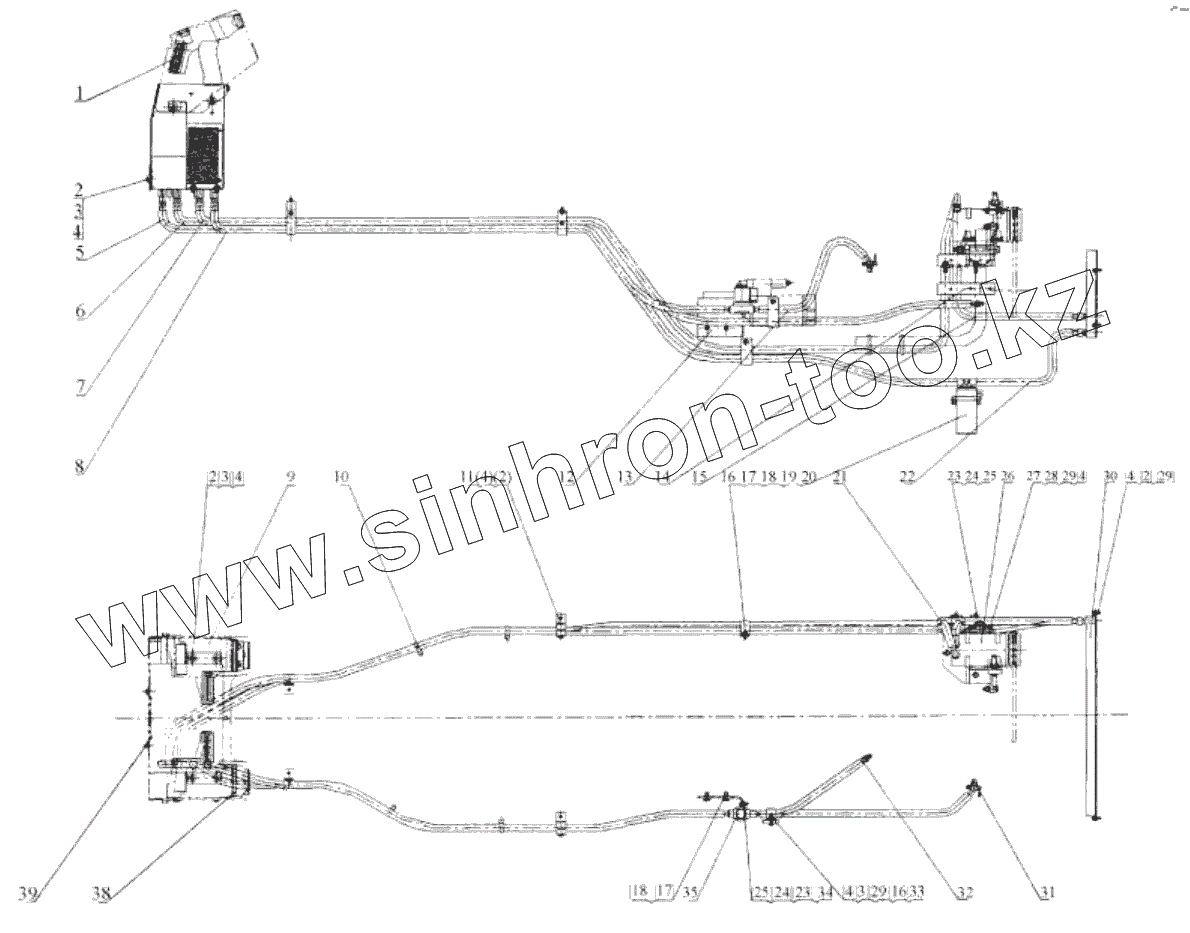

Каталог запасных частей к технике: LiuGong CLG-862. 23E0061 Электропроводка кондиционера
1
2
2
2
2
3
3
3
4
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
23
24
24
25
25
27
28
29
29
29
30
31
32
33
34
35
36
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86A0084 | Решетка вентиляционная в сборе | |
| 2 | 00B0075 | BOLT | |
| 3 | 06B0086 | WASHER | |
| 4 | 06B0006 | Шайба | |
| 5 | 46C0303 | Трубка | |
| 6 | 46C0304 | Трубка | |
| 7 | 06C0406 | Шланг | |
| 8 | 06C0407 | Водопровод | |
| 9 | 46COB45 | Испаритель | |
| 10 | 37B0004 | Хомут | |
| 11 | 46C0301 | Хомут | |
| 12 | 21A1082 | Кронштейн | |
| 13 | 06C0408 | Шланг | |
| 14 | 13A0783 | Пластина | |
| 15 | 46C0305 | Трубка | |
| 16 | 09C0126 | Хомут двойной | |
| 17 | 00B0013 | Болт | |
| 18 | 06B0007 | WASHER | |
| 19 | 06B0008 | Шайба | |
| 20 | 46C0698 | Влагоотделитель | |
| 21 | 46C0652 | Хомут двойной | |
| 22 | 46C0307 | Трубка | |
| 23 | 00B0022 | BOLT | |
| 24 | 06B0024 | WASHER | |
| 25 | 06B0003 | Шайба | |
| 26 | 46C0110 | Компрессор | |
| 27 | 09C0168 | Хомут | |
| 28 | 00B0085 | Болт | |
| 29 | 06B0005 | WASHER | |
| 30 | 46C0308 | Конденсатор | |
| 31 | 46C0486 | Затвор | |
| 32 | 46C0487 | Клапан | |
| 33 | 03B0021 | NUT | |
| 34 | 03B0036 | NUT | |
| 35 | 46C0646 | Клапан в сборе | |
| 36 | 20A1612 | Пластина | |
| 37 | 46C0310 | Панель кондиционера | |
| 38 | 86A0127 | Решетка вентиляционная в сборе | |
| 39 | 46C0311 | Фильтр |
