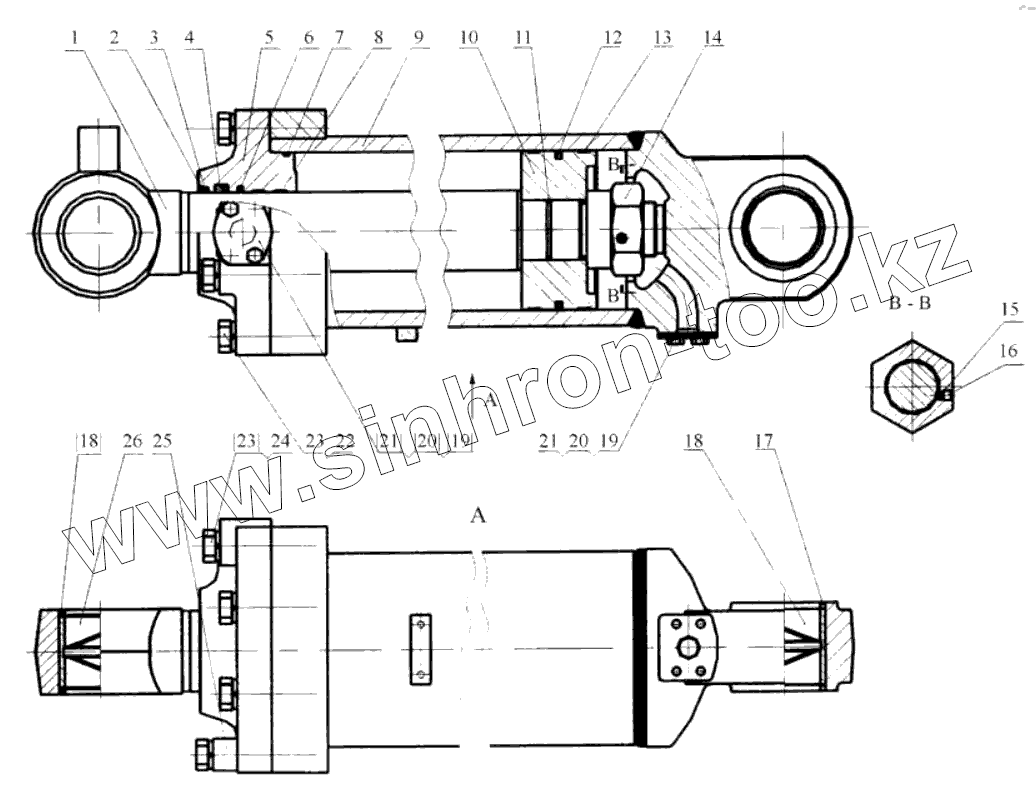

Каталог запасных частей к технике: LiuGong CLG-862. 10C0090 Гидроцилиндр опрокидывания

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

19

20

20

21

21

22

23

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	14D0034		Шток поршневой
2	76A0099		Шайба пружинная
3	13B0120		Прокладка
4	13B0119		Прокладка
5	54A0107		Заглушка
6	13B0212		Прокладка
7	12B0306		Кольцо круглого сечения
8	76A0031		Кольцо
9	13D0139		Корпус цилиндра
10	50A0055		Поршень
11	12B0416		Кольцо круглого сечения
12	34C0121		Прокладка
13	80A0128		Кольцо
14	03B0352		Гайка
15	20B0033		Шарик стальной
16	04B0040		Болт
17	35C0003		Кольцо
18	55A0090		Втулка
19	81A0011		Шайба
20	21A0042		Колпачок
21	00B0011		Болт
22	01B0057		Болт
23	06B0052		Шайба
24	01B0237		Болт
25	55A0220		Прокладка
26	55A0583		Втулка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
