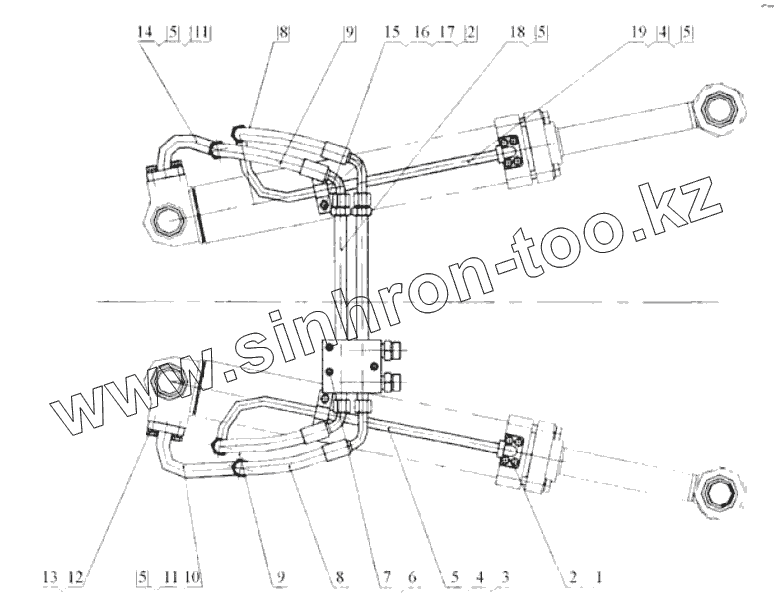

Каталог запасных частей к технике: LiuGong CLG-862. 00С0211 Гидроцилиндр опрокидывания в сборе

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

5

5

5

6

7

8

8

9

9

10

11

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04B0078		Болт
2	06B0006		Шайба
3	10D0874		Трубка
4	12B0066		Кольцо круглого сечения
5	12B0370		Кольцо круглого сечения
6	01B0101		Болт
7	06B0008		Шайба
8	06C0102		Шланг
9	06C0103		Шланг
10	10D0873		Трубка
11	12B0003		Кольцо круглого сечения
12	00B0019		Болт
13	06B0002		Шайба
14	10D0871		Трубка
15	27A0055		Хомут шланга
16	00B0007		Болт
17	06B0005		WASHER
18	10D0705		Трубка
19	10D0872		Трубка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
