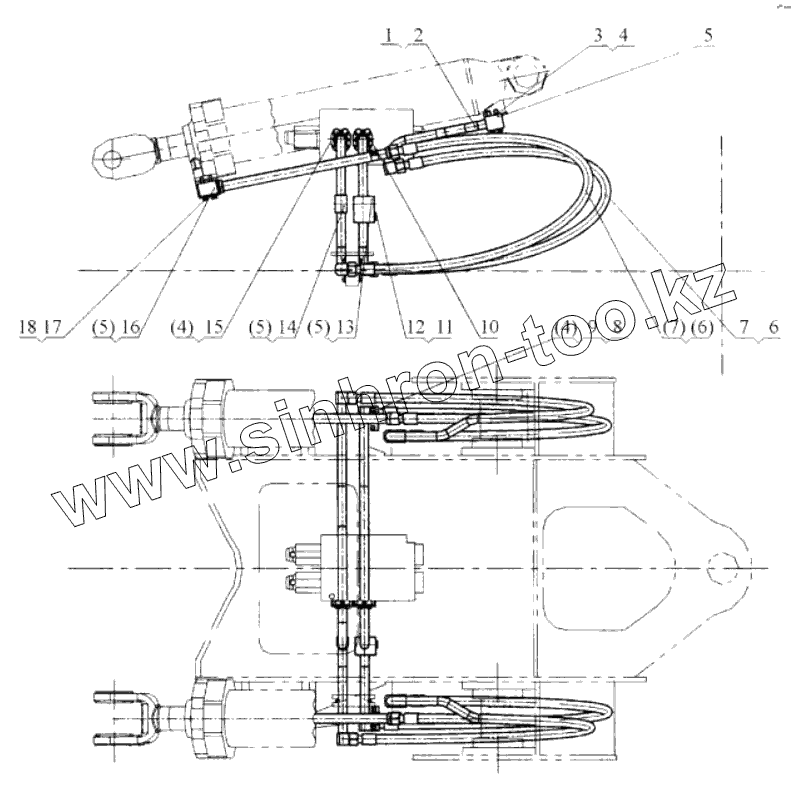

Каталог запасных частей к технике: LiuGong CLG-862. 00C0205 Трубопровод гидроцилиндра подъема

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

5

5

5

5

6

6

7

7

8

9

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	15D0213		Трубка
2	15D0214		Трубка
3	00B0018		Болт
4	06B0002		Шайба
5	12B0287		Кольцо круглого сечения
6	06C0088		Рукав
7	12B0292		Кольцо круглого сечения
8	27A0046		Хомут
9	00B0012		BOLT
10	72A0035		Фланец
11	03B0063		Пробка
12	12B0356		Кольцо круглого сечения
13	10D0171		Трубка
14	10D0172		Трубка
15	00B0002		Болт
16	10D0876		Трубка
17	00B0033		Болт
18	06B0008		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
