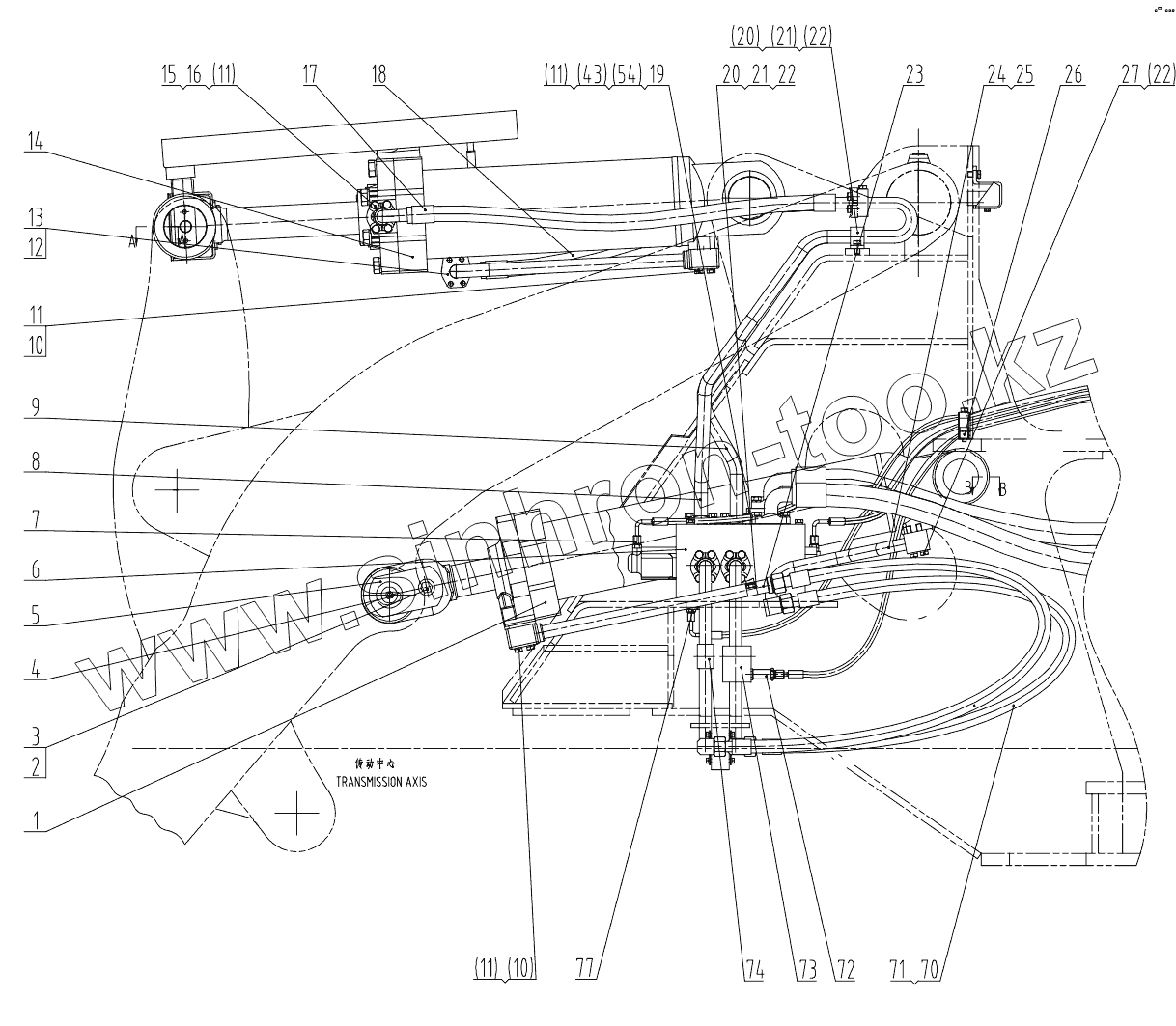

Каталог запасных частей к технике: LiuGong CLG-856I. 11E0659 002 HYDRAULIC SYSTEM
1
2
3
4
5
6
7
8
9
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
22
23
24
25
26
27
43
54
70
71
72
73
74
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 10C0023 | Гидроцилиндр подъема | |
| 2 | 56A0050 | Шайба | |
| 3 | 00B0016 | Болт | |
| 4 | 10B0014 | Ниппель | |
| 5 | 11D0012 | Палец | |
| 6 | 12C0025 | Клапан распределительный | |
| 7 | 30C0016 | Штуцер | |
| 8 | 10D0751 | Трубка стальная | |
| 9 | 10D0752 | Трубка стальная | |
| 10 | 00B0033 | Болт | |
| 11 | 06B0008 | Шайба | |
| 12 | 10D0042 | Штуцер | |
| 13 | 12B0287 | Кольцо круглого сечения | |
| 14 | 10C1274 | BUCKET TILTING CYLINDER | |
| 15 | 72A0010 | Фланец | |
| 16 | 00B0035 | Болт | |
| 17 | 07C0037 | Рукав в сборе | |
| 18 | 07C0043 | Рукав в сборе | |
| 19 | 04A1573 | FLANGE | |
| 20 | 27A0046 | Хомут | |
| 21 | 00B0012 | BOLT | |
| 22 | 06B0002 | Шайба | |
| 23 | 10D0162 | Трубка стальная | |
| 24 | 15D0047 | Трубка стальная | |
| 25 | 15D0048 | Трубка стальная | |
| 26 | 09C0857 | CLAMP | |
| 27 | 09C0080 | Скоба | |
| 28 | 05C0278 | HOSE AS | |
| 29 | 12C2288 | PILOT VALVE MOUNTING AS | |
| 30 | 05C0154 | Шланг | |
| 31 | 05C1572 | HOSE AS | |
| 32 | 06C1552 | HOSE AS | |
| 33 | 06B0006 | Шайба | |
| 34 | 00B0075 | BOLT | |
| 35 | 23A1661 | PLATE | |
| 36 | 31C0031 | Соединитель | |
| 37 | 12B0285 | Кольцо круглого сечения | |
| 38 | 12B0370 | Кольцо круглого сечения | |
| 39 | 33C0001 | Болт | |
| 40 | 72A0041 | Пластина нажимная | |
| 41 | 00B0025 | Болт | |
| 42 | 06B0013 | Шайба | |
| 43 | 12B0302 | Кольцо круглого сечения | |
| 44 | 10D0158 | Трубка стальная | |
| 45 | 06C0091 | Рукав в сборе | |
| 46 | 01B0158 | BOLT | |
| 47 | 72A0090 | Штуцер | |
| 48 | 11C0015 | Насос шестеренчатый | |
| 49 | 80A0010 | Шайба уплотнительная | |
| 50 | 32C0025 | Штуцер | |
| 51 | 12B0291 | Кольцо круглого сечения | |
| 52 | 10D0159 | Шланг рабочего насоса | |
| 53 | 12B0024 | Кольцо круглого сечения | |
| 54 | 01B0285 | BOLT | |
| 55 | 15B0102 | CLAMP | |
| 56 | 30A0033 | Шланг | |
| 57 | 21C0208 | HYDRAULIC OIL TANK | |
| 58 | 00B0014 | Болт | |
| 59 | 06B0015 | Шайба | |
| 60 | 06B0012 | Шайба | |
| 61 | 05A0044 | Заглушка | |
| 62 | 00C0632 | PILOT OIL FILTER LINES | |
| 63 | 33C0023 | CONNECTOR | |
| 64 | 31C0022 | Соединитель | |
| 65 | 12C0037 | Клапан | |
| 66 | 00B0011 | Болт | |
| 67 | 06C0192 | Рукав в сборе | |
| 68 | 07C0046 | Рукав в сборе | |
| 69 | 07C2434 | HOSE AS | |
| 70 | 06C0088 | Рукав | |
| 71 | 12B0292 | Кольцо круглого сечения | |
| 72 | 12C0057 | Клапан | |
| 73 | 10D0171 | Трубка | |
| 74 | 10D0172 | Трубка | |
| 75 | 00B0002 | Болт | |
| 76 | 72A0035 | Фланец | |
| 77 | 30C0015 | Штуцер | |
| 78 | 01B0122 | BOLT | |
| 79 | 23A0107 | Пластина соединительная | |
| 80 | 06B0001 | WASHER | |
| 81 | 44C0888 | POSITIONER AND KICKOUT SYSTEM | |
| 82 | 35C0003 | Кольцо | |
| 83 | 35C0012 | Прокладка | |
| 84 | 01B0206 | Болт | |
| 85 | 72A0003 | Фланец | |
| 86 | 03B0093 | Пробка | |
| 87 | 12B0351 | Кольцо круглого сечения | |
| 88 | 00B0018 | Болт | |
| 89 | 23A0388 | Пластина крепежная | |
| 90 | 02B0020 | Болт | |
| 91 | 03B0003 | Гайка | |
| 92 | 50D0067 | Пластина | |
| 93 | 00A0256 | Соединитель | |
| 94 | 12B0284 | Кольцо круглого сечения | |
| 95 | 05C0279 | HOSE AS | |
| 96 | 12C0045 | Клапан электромагнитный | |
| 97 | 05A0100 | PLUG |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
