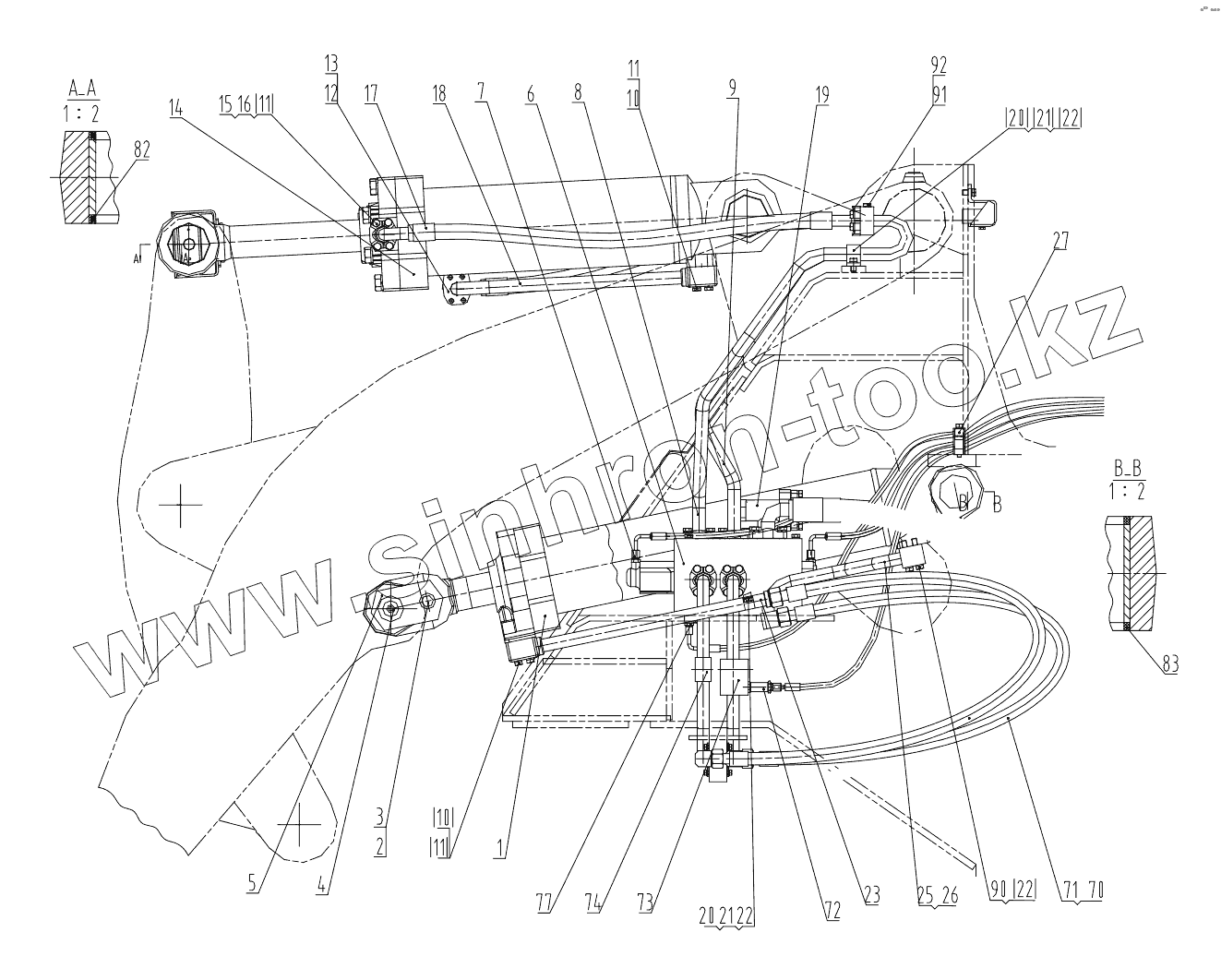

Каталог запасных частей к технике: LiuGong CLG-856I. 11E0413 003 HYDRAULIC SYSTEM (A)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
22
23
25
26
27
70
71
72
73
74
77
82
Позиция на иллюстрации Заводской номер детали Название детали
1 10C0023 Гидроцилиндр подъема
2 56A0050 Шайба
3 00B0016 Болт
4 10B0014 Ниппель
5 11D0012 Палец
6 30C0016 Штуцер
7 10D0751 Трубка стальная
8 10D0752 Трубка стальная
9 00B0033 Болт
10 06B0008 Шайба
11 10D0042 Штуцер
12 12B0287 Кольцо круглого сечения
13 10C0024 Гидроцилиндр опрокидывания
14 72A0010 Фланец
15 00B0035 Болт
16 07C0037 Рукав в сборе
17 07C0043 Рукав в сборе
18 27A0046 Хомут
19 00B0012 BOLT
20 06B0002 Шайба
21 10D0162 Трубка стальная
22 15D0047 Трубка стальная
23 15D0048 Трубка стальная
25 05C1572 HOSE AS
26 00C0636 PILOT OIL FILTER LINES
27 05C0154 Шланг
70 23A0388 Пластина крепежная
71 02B0020 Болт
72 03B0003 Гайка
73 50D0067 Пластина
74 12B0291 Кольцо круглого сечения
77 72A0321 Пластина нажимная
82 06B0007 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
