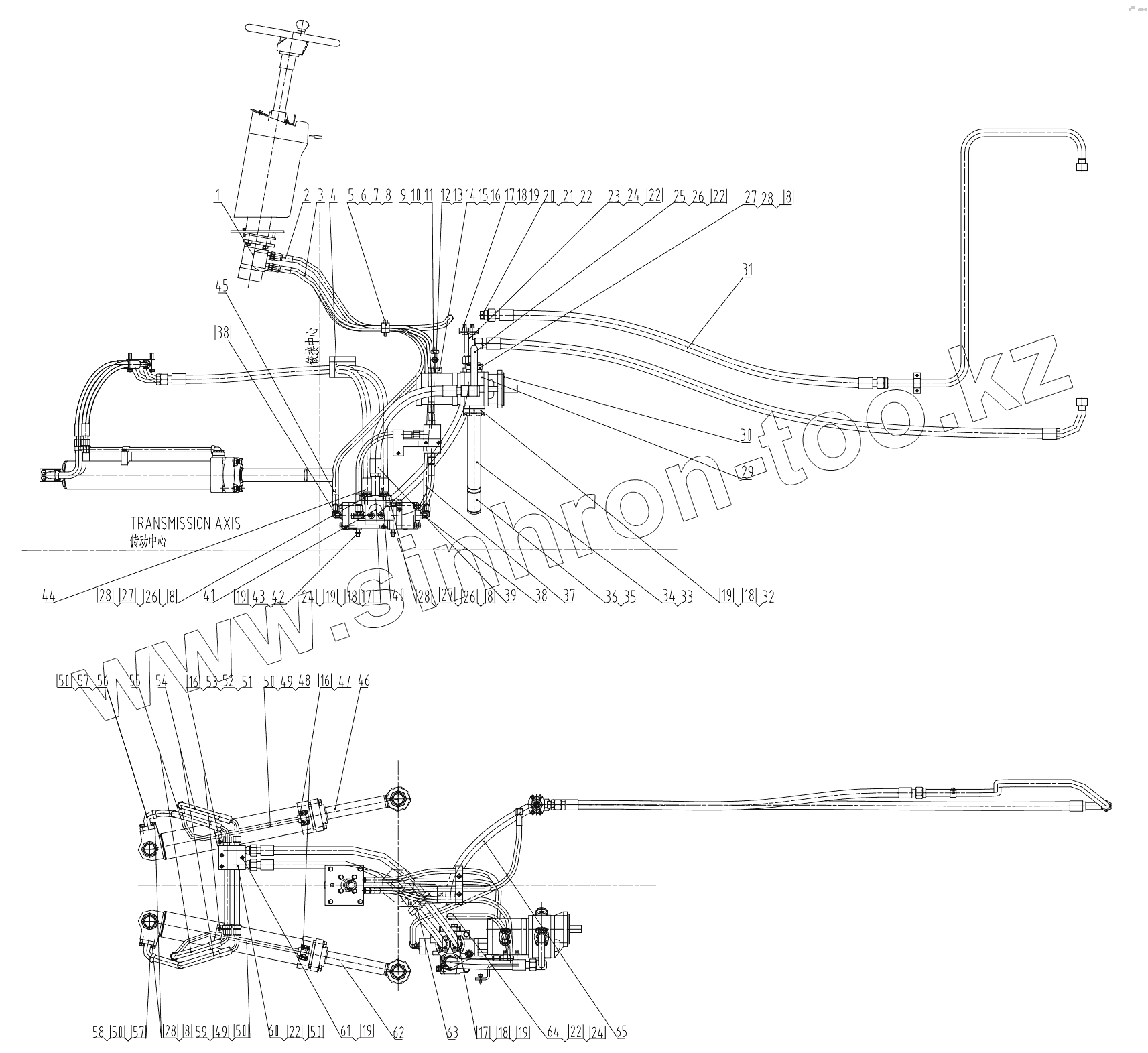

Каталог запасных частей к технике: LiuGong CLG-856I. 10E0150 002 STEERING HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
8
8
9
10
11
12
13
14
15
16
16
16
17
17
17
18
18
18
18
19
19
19
19
19
19
20
21
22
22
22
22
22
23
24
24
24
25
26
26
26
27
27
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
50
50
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
Позиция на иллюстрации Заводской номер детали Название детали
1 44C0279 STEERING COLUMN MOUNTING
2 06C0092 Рукав в сборе
3 00C0255 METERING PUMP LINES
4 09C0092 Хомут рукава
5 17B0014 Скоба
6 10A0177 Пластина
7 00B0004 Болт
8 06B0002 Шайба
9 15D0051 Соединитель
10 12B0285 Кольцо круглого сечения
11 12B0355 Кольцо круглого сечения
12 03B0093 Пробка
13 12B0199 O-RING
14 54A0071 Пластина нажимная
15 00B0085 Болт
16 06B0006 Шайба
17 72A0010 Фланец
18 00B0017 BOLT
19 06B0008 Шайба
20 00A0309 Штуцер
21 12B0144 Кольцо круглого сечения
22 12B0292 Кольцо круглого сечения
23 15D0052 Штуцер
24 12B0287 Кольцо круглого сечения
25 10D1380 PIPE AS
26 12B0251 Кольцо круглого сечения
27 72A0027 Планка нажимная
28 00B0019 Болт
29 11C0191 GEAR PUMP
30 82A0092 Gasket
31 00C0047 Трубопровод радиатора впускной
32 72A0003 Фланец
33 10D1306 PIPE
34 12B0302 Кольцо круглого сечения
35 32A0003 Рукав в сборе
36 15B0027 CLAMP
37 06B0098 Шайба
38 31C0022 Соединитель
39 07C0057 Рукав в сборе
40 06C0405 Рукав в сборе
41 12C1047 FLOW AMPLIFYING VALVE
42 01B0283 BOLT
43 03B0003 Гайка
44 06C0404 Рукав в сборе
45 06C0101 Шланг
46 10C0030 Гидроцилиндр поворота правый
47 04B0049 Болт
48 10D0615 Трубка стальная
49 12B0066 Кольцо круглого сечения
50 12B0370 Кольцо круглого сечения
51 27A0055 Хомут шланга
52 00B0007 Болт
53 06B0005 WASHER
54 06C0102 Шланг
55 06C0103 Шланг
56 10D0613 Трубка стальная
57 12B0271 Кольцо круглого сечения
58 10D0614 Трубка стальная
59 10D0616 Трубка стальная
60 15D0057 Штуцер
61 01B0036 Болт
62 10C0031 Гидроцилиндр поворота левый
63 24A0078 Рельс переходный
64 15D0060 Штуцер
65 07C0060 Рукав в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
