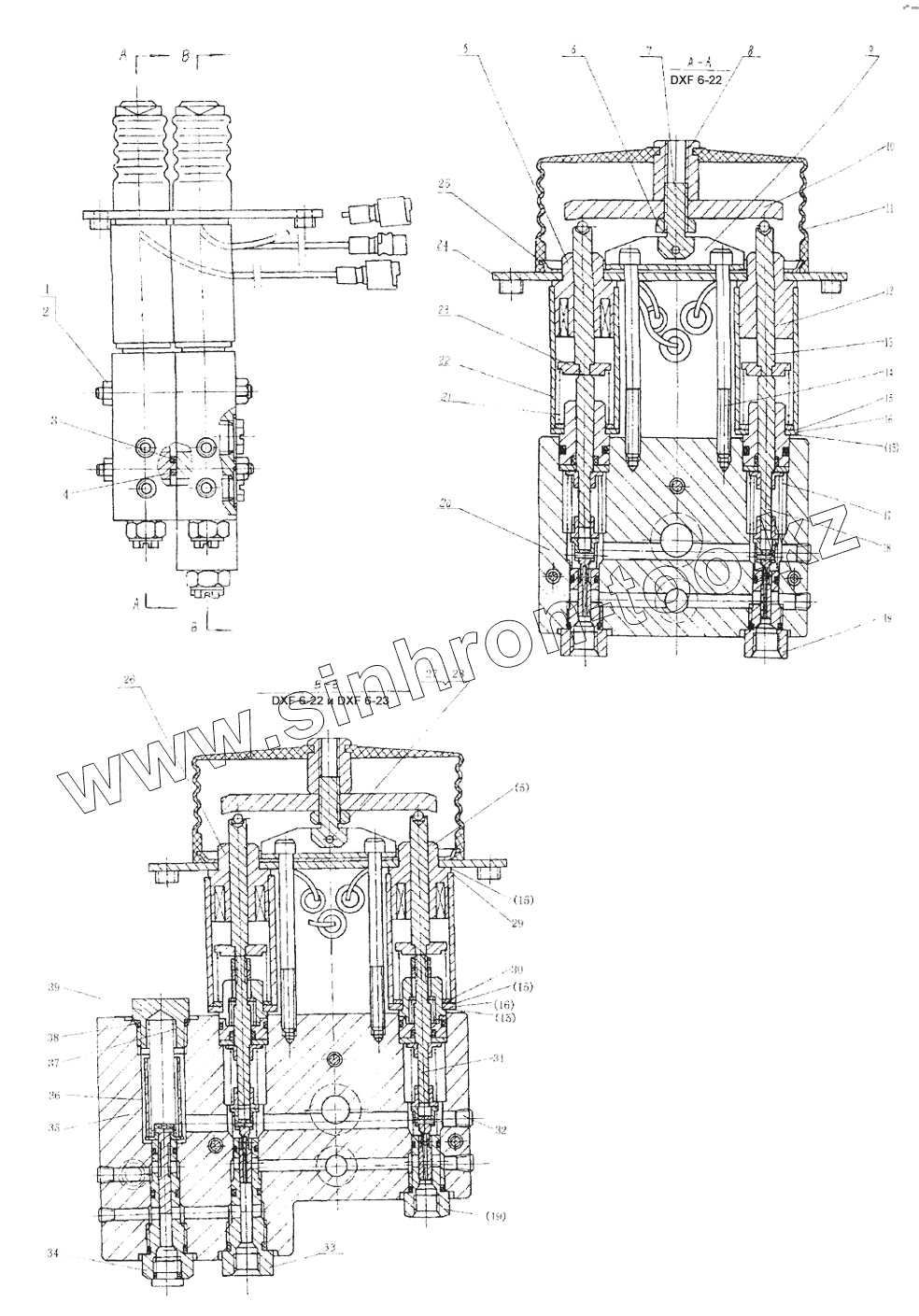

Каталог запасных частей к технике: LiuGong CLG-856. XDF6 Клапан управляющий
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
13
14
15
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 03B0087 | Гайка | |
| 2 | 05B0010 | Болт | |
| 3 | 12B0004 | Кольцо круглого сечения | |
| 4 | 12B0064 | O-RING | |
| 5 | 31B0003 | Катушка | |
| 6 | 03B0088 | Гайка | |
| 7 | 00B0069 | Болт | |
| 8 | 03B0089 | Гайка | |
| 9 | 20A0152 | Опора | |
| 10 | 72A0034 | Полоска прижимная | |
| 11 | 83A0022 | Чехол резиновый | |
| 12 | 55A0094 | Втулка | |
| 13 | 38C0002 | Палец | |
| 14 | 04B0029 | Болт | |
| 15 | 81A0012 | Шайба | |
| 16 | 56A0053 | Шайба | |
| 17 | 75A0036 | Пружина | |
| 18 | 12C0020 | Блок клапанов | |
| 19 | 12C0021 | Блок клапанов | |
| 20 | 78A0018 | Корпус клапана опрокидывания ковша | |
| 21 | 75A0037 | Пружина | |
| 22 | 55A0095 | Втулка | |
| 23 | 53A0047 | Пластина нажимная | |
| 24 | 38C0003 | Пластина крепежная | |
| 25 | 20A0153 | Гнездо резиновое | |
| 26 | 31B0004 | Катушка в сборе | |
| 27 | 07B0020 | Шайба стопорная | |
| 28 | 08B0024 | Палец | |
| 29 | 81A0013 | Шайба | |
| 30 | 56A0054 | Шайба | |
| 31 | 12C0022 | Блок клапанов | |
| 32 | 03B0178 | Пробка винтовая | |
| 33 | 12C0023 | Блок клапанов | |
| 34 | 12C0024 | Блок клапанов | |
| 35 | 78A0019 | Корпус клапана подъема ковша | |
| 36 | 55A0096 | Втулка ориентирующая | |
| 37 | 75A0038 | Пружина | |
| 38 | 12B0143 | Кольцо круглого сечения | |
| 39 | 03B0090 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
