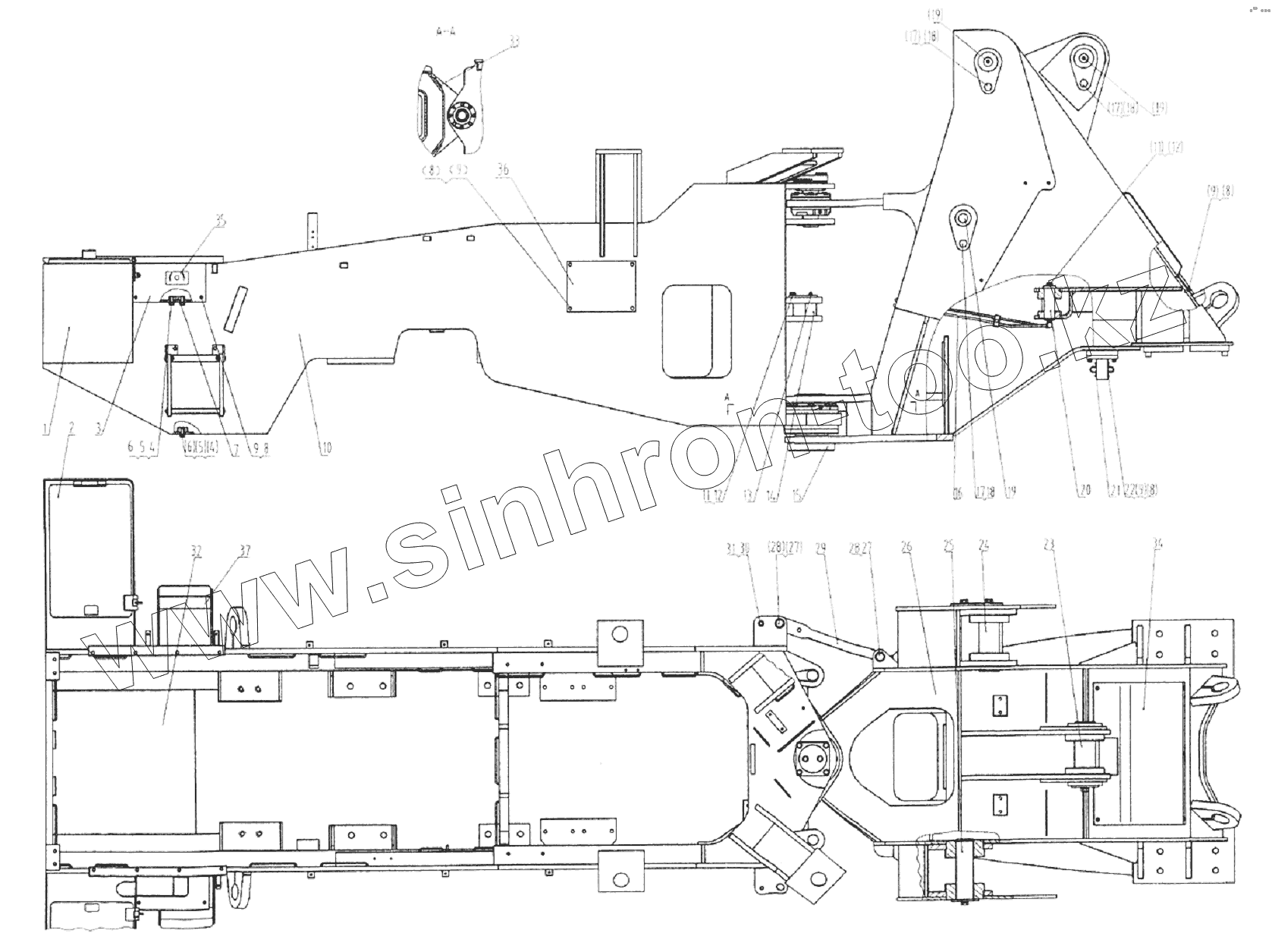

Каталог запасных частей к технике: LiuGong CLG-856. 30E0034 Рама
1
2
3
4
4
5
5
6
6
7
8
8
8
8
9
9
9
9
10
11
11
11
12
13
14
15
16
17
17
17
18
18
18
19
19
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 27C0054 | Бак аккумулятора | |
| 2 | 27C0055 | Бак аккумулятора | |
| 3 | 21A0746 | Пластина | |
| 4 | 00B0017 | BOLT | |
| 5 | 06B0008 | Шайба | |
| 6 | 06B0007 | WASHER | |
| 7 | 23A1175 | Рама | |
| 8 | 00B0026 | Болт | |
| 9 | 06B0005 | WASHER | |
| 10 | 30D0113 | Полурама задняя | |
| 11 | 06B0013 | Шайба | |
| 12 | 00B0038 | Болт | |
| 13 | 10B0051 | Фиттинг | |
| 14 | 11D0007 | Палец | |
| 15 | 43C0013 | Шарнирное сочленение | |
| 16 | 01C0012 | Трубопровод масляный | |
| 17 | 00B0055 | Болт | |
| 18 | 06B0019 | Шайба | |
| 19 | 10B0014 | Ниппель | |
| 20 | 11D0025 | Палец | |
| 21 | 09C0137 | Хомут | |
| 22 | 06B0006 | Шайба | |
| 23 | 11D0006 | Палец | |
| 24 | 11D0008 | Палец | |
| 25 | 11D0005 | Палец | |
| 26 | 30D0112 | Полурама передняя | |
| 27 | 60A0016 | Палец | |
| 28 | 08B0019 | Палец | |
| 29 | 18A0030 | Штифт крепежный | |
| 30 | 60A0051 | Палец | |
| 31 | 08B0020 | Палец | |
| 32 | 23A1181 | Панель топливного бака защитная | |
| 33 | 28C0001 | Пластина | |
| 34 | 36D0017 | Панель передняя | |
| 35 | 74A0258 | Торговая марка | |
| 36 | 11A0528 | Панель боковая | |
| 37 | 26C0013 | Ступень в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
