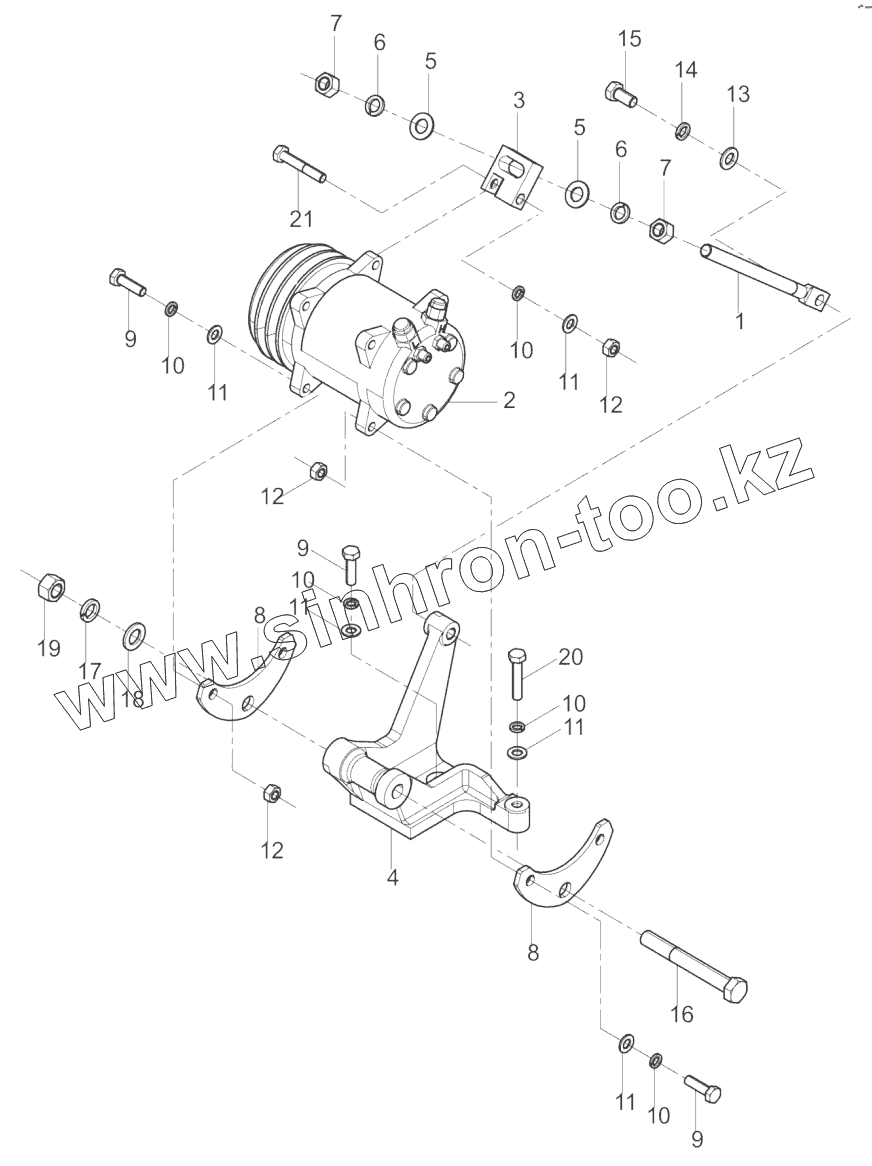

Каталог запасных частей к технике: LiuGong CLG-855N. 46C8276_000_00 COMPRESSOR BRACKET AS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
7
8
8
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 05B0059 Screw rod
2 46C0110 Компрессор
3 16A0072 Блок
4 71A0840 Compressor bracket
5 06B0009 Шайба
6 06B0013 Шайба
7 03B0111 Гайка
8 12A0149 Пластина
9 00B0002 Болт
10 06B0002 Шайба
11 06B0001 WASHER
12 03B0053 NUT
13 06B0007 WASHER
14 06B0008 Шайба
15 00B0011 Болт
16 01B0111 Болт
17 06B0015 Шайба
18 06B0012 Шайба
19 03B0095 Гайка
20 00B0004 Болт
21 01B0083 Болт
