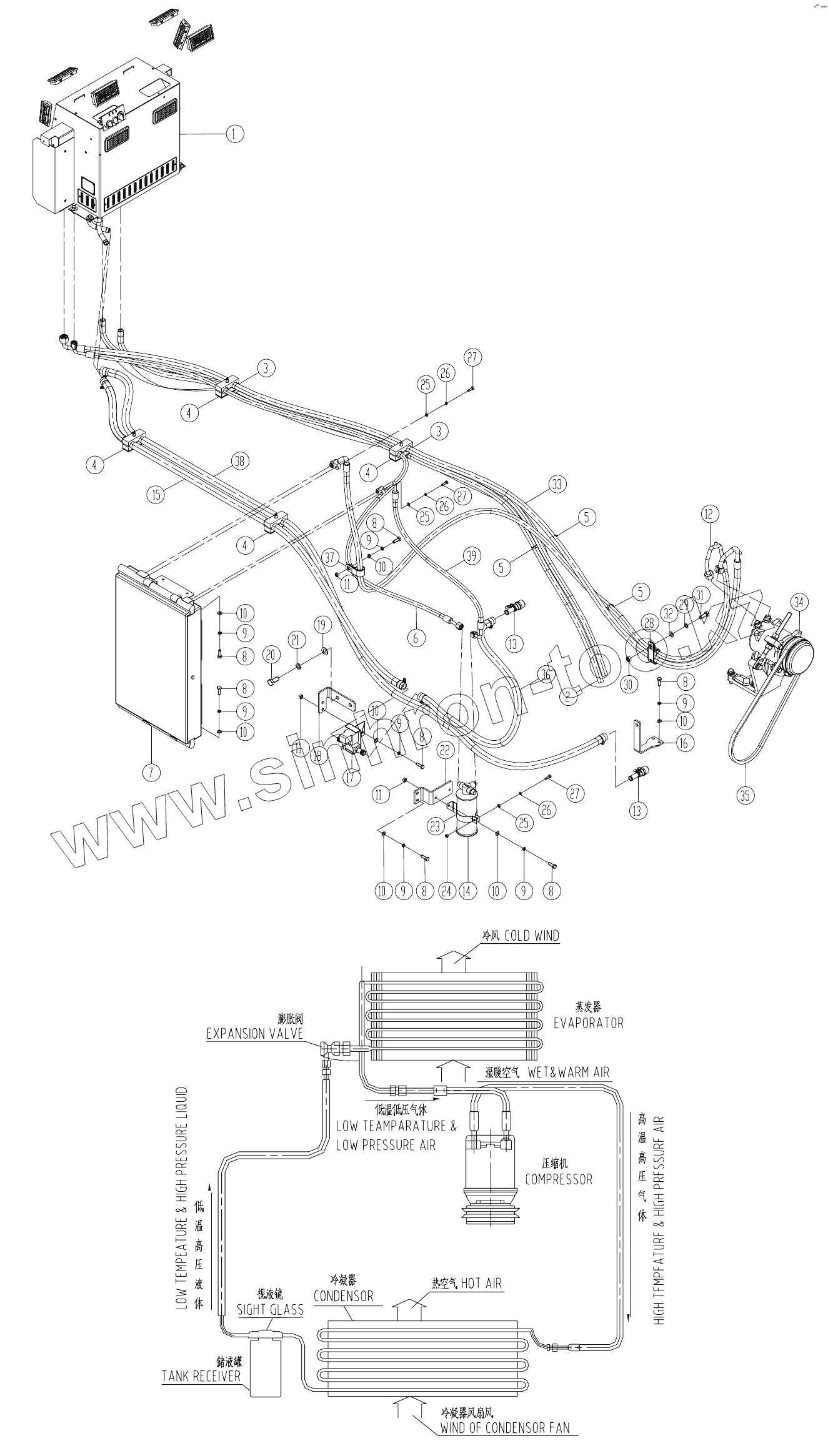

Каталог запасных частей к технике: LiuGong CLG-855N. 23E0492_005_01 AIR CONDITIONING SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

5

5

5

6

7

8

8

8

8

8

8

8

9

9

9

9

9

9

9

10

10

10

10

10

10

10

11

11

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

26

26

26

27

27

27

28

29

30

31

32

33

34

34

35

36

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	46C5584		Evaporator mounting
2	84A1096		Drain pipe
3	09C1018		Double clamp
4	34C3254		Clamp
5	37B0004		Хомут
6	46C0823		Hose
7	46C2543		Condense r
8	00B0085		Болт
9	06B0006		Шайба
10	06B0005		WASHER
11	03B0021		NUT
12	46C5875		Hose
13	46C8131		Water inlet valve
14	REFRIGERANTRECEIVERAS		Refrigerant receiver as
15	06C0306		Hose
16	21A6916		Plate
17	46C0646		Клапан в сборе
18	21A5302		Mounting plate
19	06B0009		Шайба
20	00B0038		Болт
21	06B0013		Шайба
22	21A6917		Plate
23	00D2325		Bracket
24	03B0036		NUT
25	06B0024		WASHER
26	06B0003		Шайба
27	00B0010		BOLT
28	09C0126		Хомут двойной
29	06B0002		Шайба
30	03B0053		NUT
31	00B0019		Болт
32	06B0001		WASHER
33	46C4584		Hose
34	46C8276		Compressor bracket as
34	46C8276		Compressor bracket as
35	84A0098		Ремень
36	06C0408		Шланг
36	06C0408		Шланг
37	09C0125		Хомут
38	HOSE		Hose
39	46C7723		Hose
